如何并行化 Transformer 训练

我们所说的扩展是什么意思？

“模型扩展”的目标，是在增加用于训练或推理的芯片数量时，实现吞吐量成比例的线性增长（我们称之为强扩展）。单芯片性能取决于内存带宽与 FLOPs 之间的权衡，而集群级性能则取决于能否让芯片间通信与有效 FLOPs 重叠，从而隐藏通信开销。这并不容易，因为增加芯片数量会提高通信负载，同时减少每台设备上可用于隐藏通信的计算量。正如我们在第 3 节中看到的那样，分片矩阵乘法通常需要代价高昂的 AllGather 或 ReduceScatter，而它们可能阻塞 TPU，使其无法执行有效工作。本节的目标就是找出这些操作在什么情况下会变得过于昂贵。

本节将讨论四种常见的并行方案：（纯）数据并行、完全分片数据并行（FSDP / ZeRO 分片）、张量并行（也称模型并行），以及（简要介绍）流水线并行。对于每一种方案，我们都会说明其通信成本，以及该成本从何时开始成为计算成本的瓶颈。¹ 在本节中，你可以只关注芯片间通信成本，因为只要单芯片批大小足够大，从 HBM 向 MXU 传输数据就已经能与计算重叠。

为了简化本节中的计算，我们将使用以下记号。

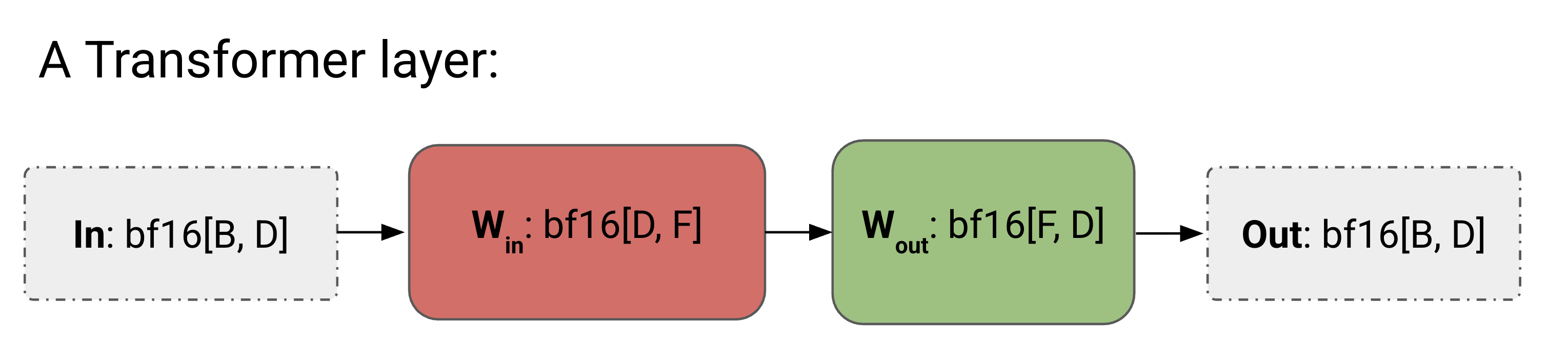

为简单起见，我们将 Transformer 近似为一叠 MLP 块——正如在第 4 节中看到的，对于较大的模型，注意力只占 FLOPs 中相对较小的一部分。我们还会忽略门控矩阵乘法，于是每一层只剩下如下简单结构：

下面是我们将要讨论的 4 种并行方案。每种方案都可以看作由上图中 In、W_in、W_out 和 Out 的分片方式唯一确定。

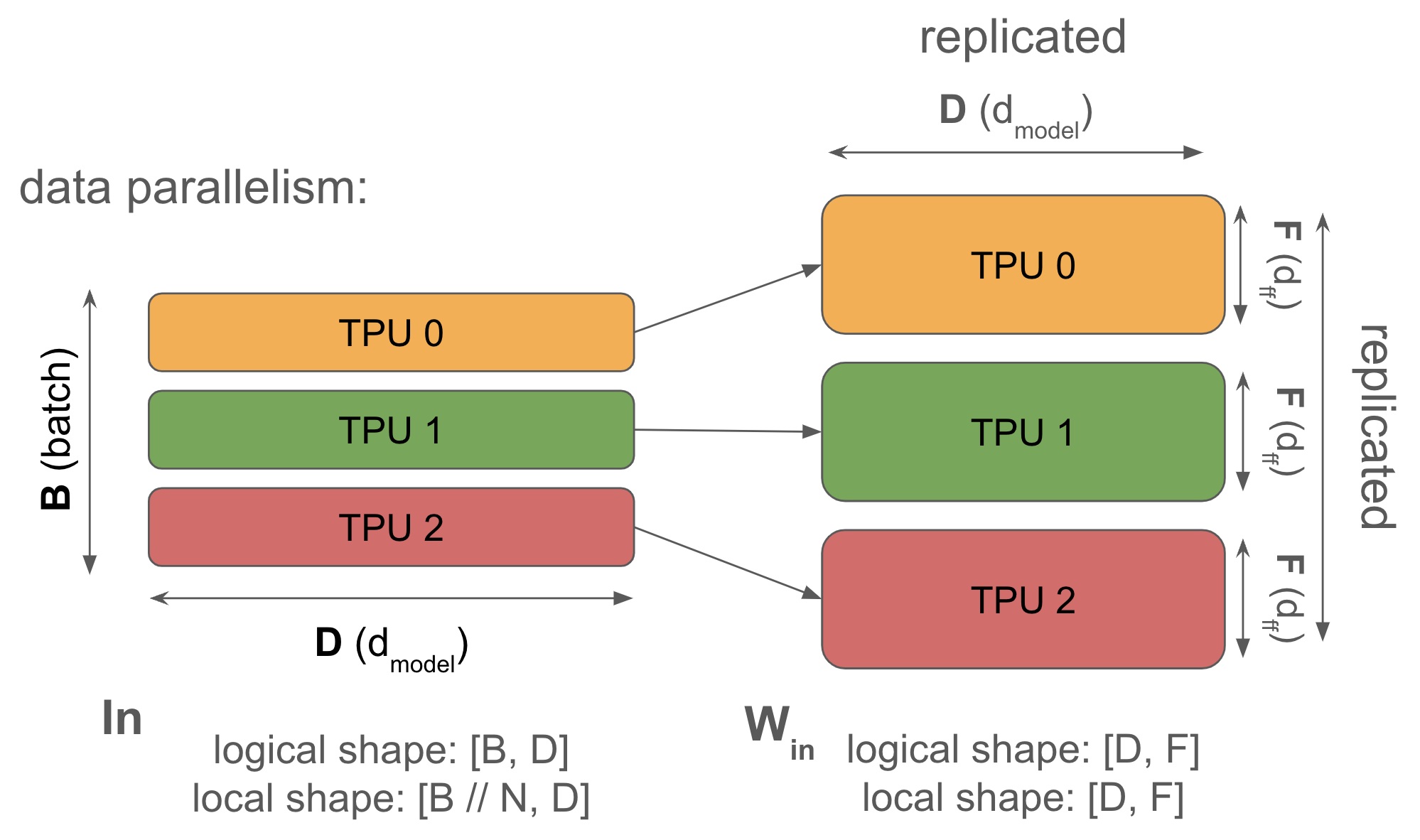

1. 数据并行：激活值沿批维度分片，参数和优化器状态在每台设备上复制。通信只发生在反向传播期间。

2. 完全分片数据并行（FSDP 或 ZeRO-3）：激活值沿批维度分片（与纯数据并行相同），参数沿同一网格轴分片，并在前向传播中使用前即时进行 AllGather。优化器状态也沿批维度分片。这样可减少重复占用的内存。

3. 张量并行（也称 Megatron 分片或模型并行）：激活值沿 D（$d_\text{model}$）分片，参数沿 F（$d_{ff}$）分片。在每个块的前后分别对激活值执行 AllGather 和 ReduceScatter。可与 FSDP 配合使用。

4. 流水线并行：权重沿层维度分片，激活值被拆成微批，并沿层维度依次传递。流水线阶段之间的通信量很小（只需把激活值移动一跳）。借用一下记号：

数据并行

写法： $\text{In}[B_X, D] \cdot_D W_\text{in}[D, F] \cdot_F W_\text{out}[F, D] \rightarrow \text{Out}[B_X, D]$

如果模型即使以很小的批大小（>240 个 token，以确保计算受限）也能放进单芯片，你就应该始终使用简单的数据并行。 只要 TPU 数量少于批大小，纯数据并行就能把激活值分摊到任意数量的 TPU 上。前向传播不涉及通信，但在每一步结束时，每个 TPU 都会对本地梯度执行 AllReduce，在更新参数之前使梯度同步。

请注意，前向传播没有通信——所有通信都发生在反向传播中！反向传播还有一个很棒的特性：AllReduce 不在“关键路径”上，这意味着每个 AllReduce 都可以在方便的时候执行，而且不会阻塞后续操作。即使总体通信成本超过总计算成本，它仍然可能成为我们的瓶颈，但从实现角度看，这种方案宽容得多。我们将会看到，模型／张量并行并不具备这个特性。

为什么要这样做？ 纯数据并行通过沿批维度拆分激活值来减轻激活值的内存压力；只要有更多芯片用来拆分批维度，我们几乎可以任意增大批大小。尤其是在训练期间，激活值往往主导内存使用，这一点非常有帮助。

为什么不这样做？ 纯数据并行对模型参数或优化器状态造成的内存压力毫无帮助。这意味着，对于大规模的、真正有意思的模型，如果参数与优化器状态无法装进单个 TPU，纯数据并行就很少有用。为了让你对规模有个概念：如果使用 bf16 参数和 Adam 的 fp32 优化器状态进行训练²，可容纳的最大模型参数量为 $\text{TPU memory} / 10$；例如，在配备 96GB HBM 的 TPUv5p 芯片上采用纯数据并行，大约能容纳 9B 参数。

要点：使用 Adam 和纯数据并行能够训练的最大模型满足 $\text{num\_params} = \text{HBM per device} / 10$。对于 TPU v5p，这大约是 9B 参数。³

为了让这种方案在训练真实模型时真正有用，我们至少需要对模型参数或优化器进行部分分片。

什么时候通信会成为瓶颈？ 从上面可以看到，每层有两个 AllReduce，每个大小为 $2DF$（对于 bf16 权重）。数据并行在什么时候会让我们变为通信受限？

如上表所示，令 $C$ = 每芯片 FLOPs，$W_{\text{ici}}$ = 双向网络带宽，$X$ = 对批进行分区时使用的分片数⁴。我们来计算执行相关矩阵乘法所需的时间 $T_\text{math}$ 和所需的通信时间 $T_\text{comms}$。由于这种并行方案的前向传播不需要通信，因此只需为反向传播计算这些量。

通信时间：根据前一节的结论，在一维网格中执行 AllReduce 所需的时间只取决于被 AllReduce 数组的总字节数和 ICI 带宽 $W_\text{ici}$；具体而言，AllReduce 时间为 $2 \cdot \text{total bytes} / W_\text{ici}$。由于我们需要分别对 $W_\text{in}$ 和 $W_\text{out}$ 执行 AllReduce，所以每层有 2 次 AllReduce。每次 AllReduce 的对象都是一个权重矩阵，即包含 $DF$ 个参数、占 $2DF$ 字节的数组。综合起来，单层中 AllReduce 的总时间为

矩阵乘法时间：每层在前向传播中包含两次矩阵乘法，在反向传播中包含四次矩阵乘法，每次都需要 $2(B/X)DF$ FLOPs。因此，单层反向传播有

由于二者重叠，每层总时间是这两个量中的较大者：

当 $T_\text{math}/T_\text{comms} > 1$ 时，即满足下式时，我们变为计算受限：

结论是，要让数据并行保持计算受限，每设备批大小 $B / X$ 必须超过 ICI 运算强度 $C / W_\text{ici}$。归根结底，这是因为计算时间随每设备批大小变化，而通信时间与这个量无关（因为传输的是模型权重）。请注意，条件 $B/X > C/W_\text{ici}$ 与单设备计算受限规则 $B > 240$ 十分相似；在后者中，规则同样来自计算时间随批大小变化，而数据传输量（在 $B \ll F, D$ 的范围内）与批大小无关这一事实。

让我们代入一些真实数字来感受一下规模。对于 TPUv5p，一维 ICI 数据并行时 C=4.6e14，W=2 * 9e10，因此要避免通信受限，每芯片的批大小必须至少为 2,550。由于可以沿多个轴执行数据并行，如果把 TPUv5p pod 的三个轴全部用于纯数据并行，我们就能把 $W_\text{ici}$ 带宽提高到 3 倍，并把下限降到每个 TPU 仅 BS=850，即每个 pod（8960 块芯片）每批 760 万个 token！这说明纯数据并行其实很难遇到瓶颈！

说明［上下文并行］：在本节中，$B$ 始终指以 token 数计的总批大小。不过显然，我们的批由许多不同序列组成，那么这该如何理解？对 MLP 来说，token 就是 token！它们属于同一个序列还是两个不同序列并不重要。因此，我们基本可以自由地同时沿批维度和序列维度进行数据并行：这称为上下文并行或序列并行，但你可以把它简单地看作另一种数据并行。注意力比 MLP 更棘手，因为我们会执行一些跨序列计算，不过可以在注意力期间收集 KV 或 Q，并仔细重叠 FLOPs 与通信来处理（通常使用一种称为“环形注意力”的方法）。本节中，我们将完全忽略序列维度，并假定使用了某种程度的批并行或序列并行。

关于多个网格轴的说明：我们应该快速说明一下，多个轴会如何影响可用带宽。为某种并行策略使用多个网格轴时，我们会获得更多带宽。

• 定义：$M_X$（$M_Y$、$M_Z$ 等）是给定并行策略跨越的硬件网格轴数量。
• 影响（带宽受限时）：使用 $M$ 个轴可提供（$\approx M$ 倍的）聚合链路带宽，因此集合通信时间按 $\propto 1/M_X$ 缩放。

完全分片数据并行（FSDP）

写法： $\text{In}[B_X, D] \cdot_D W_\text{in}[D_X, F] \cdot_F W_\text{out}[F, D_X] \rightarrow \text{Out}[B_X, D]$

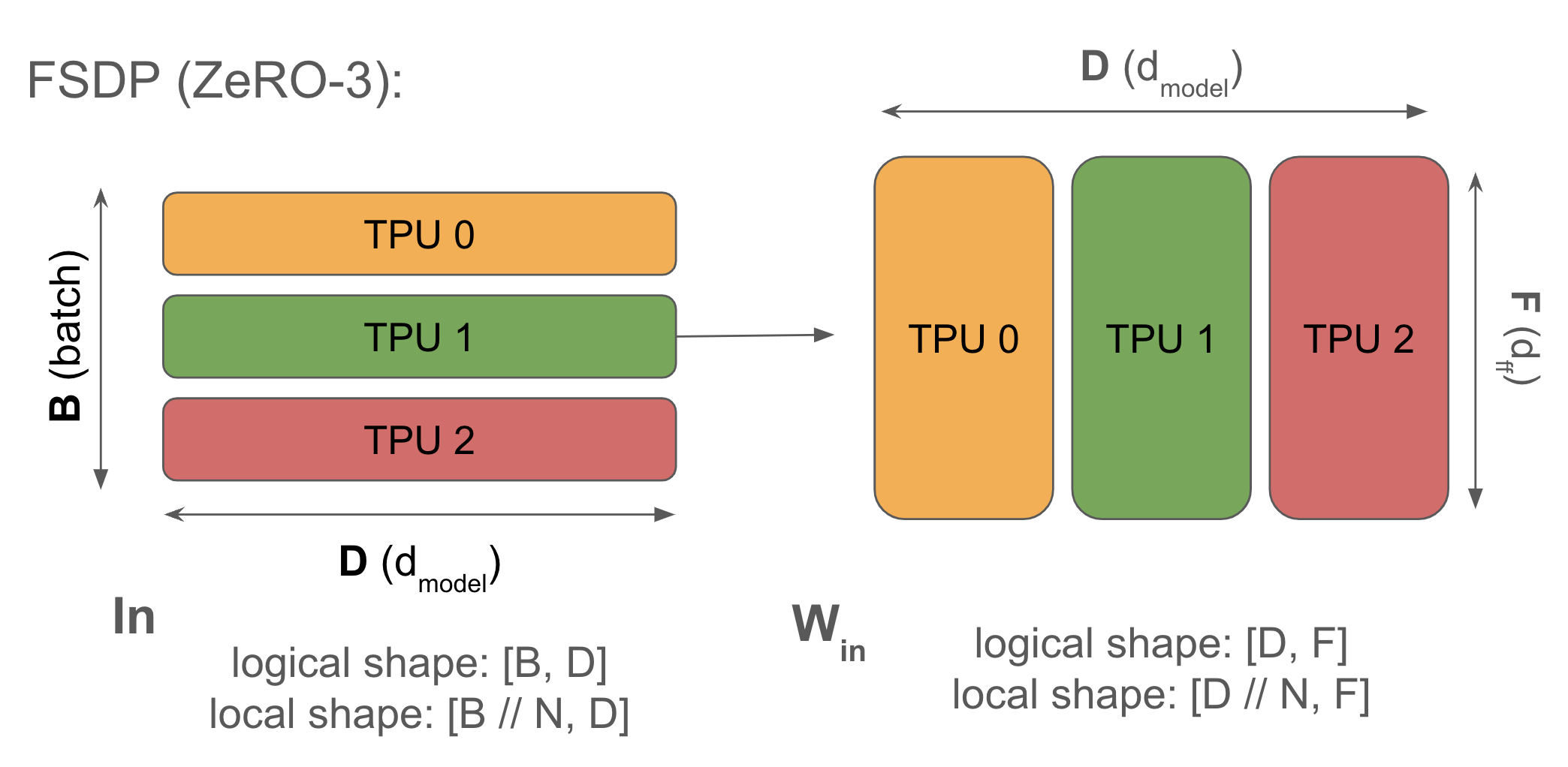

完全分片数据并行（通常称为 FSDP 或 ZeRO 分片[zero]）把模型的优化器状态和权重拆分到各数据并行分片上，并根据需要高效地收集和散播它们。与纯数据并行相比，FSDP 可大幅降低每设备内存使用并节省反向传播 FLOPs，而额外开销极小。

你应该还记得（来自第 3 节），AllReduce 可以分解为一次 AllGather 和一次 ReduceScatter。这意味着，我们可以不为标准数据并行执行完整的梯度 AllReduce，而是把权重和优化器状态分片到不同芯片上，在前向传播期间的每一层对其执行 AllGather，并在反向传播期间对权重执行 ReduceScatter，且不增加额外成本。

这种方法也称为“ZeRO 分片”，其名称来自“Zero Redundancy Optimizer”（零冗余优化器），因为我们既不执行任何不必要的计算，也不存储任何不必要的状态。ZeRO-{1,2,3} 分别指以这种方式对优化器状态、梯度和权重进行分片。由于它们的通信成本相同⁵，我们基本上总是可以采用 ZeRO-3 分片，把参数、梯度和优化器状态全部分摊到一组设备上。

为什么要这样做？ 标准数据并行包含大量重复工作。每个 TPU 都对完整梯度执行 AllReduce，然后更新完整的优化器状态（所有 TPU 上做着完全相同的工作），再更新参数（同样完全重复）。使用 ZeRO 分片（对梯度／优化器状态进行分片）时，可以不执行 AllReduce，而是对梯度执行 ReduceScatter，只更新属于自己的优化器状态分片，再更新参数分片，之后在前向传播需要时对参数执行 AllGather。

什么时候通信会成为瓶颈？ 我们的相对 FLOPs 成本与通信成本和纯数据并行完全相同，因为反向传播中的每个 AllReduce 都变成了 AllGather + ReduceScatter。回想一下，AllReduce 由 AllGather 和 ReduceScatter 实现，二者各占一半成本。这里我们对前向传播建模，因为它的 FLOPs 与通信之比和反向传播相同：

因此，与纯数据并行一样，当 $B / X > C / W_\text{ici}$ 时，也就是每设备批大小 $B/X$ 超过“ICI 运算强度”$C/W_\text{ici}$ 时（对于 v5p 为 4.59e14 / 1.8e11 = 2550），我们是计算受限的。这对我们非常有利，因为它意味着，只要每设备批大小足以让纯数据并行处于计算受限状态，我们就可以——无需担心脱离计算受限范围——直接升级为 FSDP，从而节省大量参数和优化器状态内存！尽管前向传播确实增加了通信，但这项成本无关紧要，因为它只需与前向传播 FLOPs 重叠即可。

要点：在 TPUv5 上，当每设备批大小小于 $2550 / M_X$ 时，FSDP 和纯数据并行都会变为带宽受限，其中 $M_X$ 是网格轴的数量。

例如，DeepSeek-V2（近期少数公开训练批大小信息的强大模型之一）使用了约 4000 万个 token 的批大小。在碰到带宽上限之前，这可以让我们扩展到大约 47,000 块芯片，也就是约 5 个 TPUv5 pod。

对于 LLaMA-3 70B，其训练总计约使用 6.3e24 (15e12 * 70e9 * 6) FLOPs。我们可以把 1600 万个 token 的一批数据拆分到约 16e6 / (2550 / 3) = 18,823 块芯片（大约 2 个、每个含 8960 块芯片的 pod）上，每块芯片具有 4.59e14 FLOPs，并以 50% 峰值 FLOPs 利用率（通常称为 MFU）运行，约 17 天即可完成训练。还不错！不过我们继续看看还能怎样做得更好。

关于临界批大小的说明：有些反直觉的是，在芯片数量固定时，随着总批大小减小，我们受到通信瓶颈的影响反而会更严重！数据并行和 FSDP 允许我们扩展到任意多的芯片，前提是可以不断增大批大小。然而在实践中，随着批大小增大，由于梯度几乎不再含噪声，训练收益往往会递减。有时还会出现训练不稳定。因此，在“无限算力范围”内寻找最优分片方案时，通常先确定一个由扩展定律决定的固定批大小，以及一个已知的（很大的）芯片数量，再尝试找到一种分区方式，使这个小批大小也能放到如此多的芯片上。

张量并行

写法： $\text{In}[B, D_Y] \cdot_D W_\text{in}[D, F_Y] \cdot_F W_\text{out}[F_Y, D] \rightarrow \text{Out}[B, D_Y]$（我们使用 $Y$，以便稍后与 FSDP 组合）

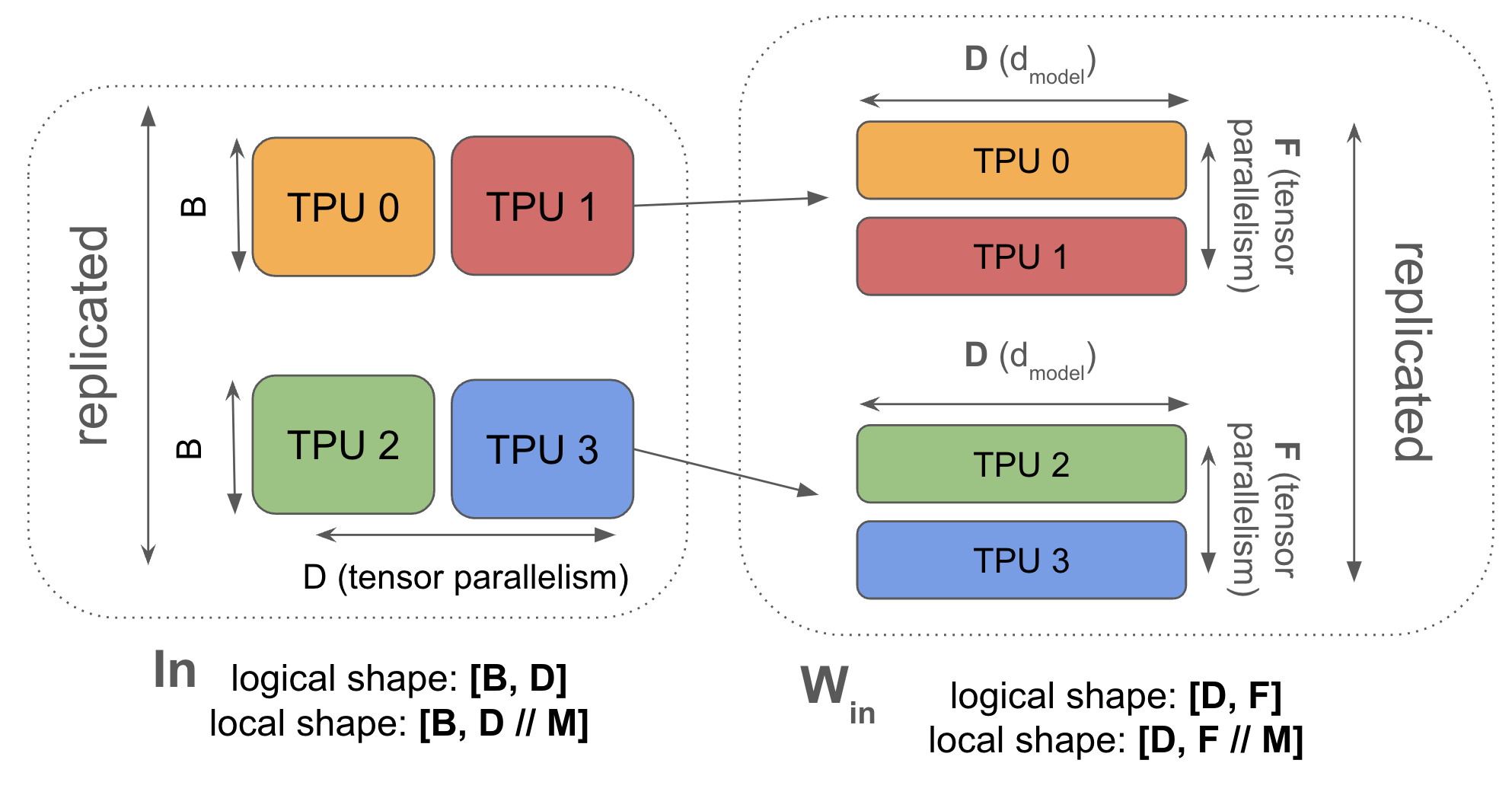

在完全分片的数据并行 AllReduce 中，我们会在芯片之间移动权重。也可以对模型的前馈维度进行分片，并在层内移动激活值——这称为“一维模型并行”或 Megatron 分片[megatron]。这样可以解锁更小的高效每 pod 批大小。下图展示了以这种方式对单个矩阵进行分片的例子：

如前所述，In[B, D_Y] *_D W_in[D, F_Y] *_F W_out[F_Y, D] -> Out[B, D_Y] 意味着我们必须在第一次矩阵乘法之前收集激活值。如果激活值小于权重，这会比 ZeRO 分片更便宜。通常只有在加入一定程度的 ZeRO 分片后，这一点才成立（ZeRO 分片会减小收集操作的大小）。这也是我们往往混合使用 ZeRO 分片和张量并行的原因之一。

张量并行的一个优点，是它能与 Transformer 前向传播中的两个矩阵很好地配合。朴素做法会在两个矩阵之后分别执行一次 AllReduce。但这里我们先执行 In[B, D_Y] * W_in[D, F_Y] -> Tmp[B, F_Y]，再执行 Tmp[B, F_Y] * W_out[F_Y, D] -> Out[B, D_Y]。这意味着，我们在开始时对 In 执行 AllGather，并在结束时对 Out 执行 ReduceScatter，而不是执行一次 AllReduce。

成本有多高？ 我们只对前向传播建模——反向传播只是这里每项操作的转置。在一维张量并行中，我们在第一次矩阵乘法前对激活值执行 AllGather，在第二次矩阵乘法后对其执行 ReduceScatter，每次发送两个字节（bf16）。下面来算算通信何时会成为瓶颈。

注意，我们希望计算成本大于通信成本，因此得到：

因此，例如对于 TPUv5p，bf16 下 $C / W_{ici} = 2550$，所以张量并行最多只能做到 $Y < F / 2550$。如果有多个 ICI 轴，$T_\text{comms}$ 会缩小 $M_Y$ 倍，因此得到 $Y < M_Y \cdot F / 2550$。

要点：当 $Y > M_Y \cdot F / 2550$ 时，张量并行会变为通信受限。对大多数模型而言，这大约是 8 路到 16 路张量并行。

请注意，这与计算精度无关，因为例如在 TPUv5p 上使用 int8 时，$C_\text{int8} / W_{ici}$ 是 $5100$ 而不是 $2550$，但通信量也减半，因此两个 2 倍因子相互抵消。

让我们看几个例子：

• 对于 TPUv5p 上的 LLaMA 3-70B，$D = 8192,$、$F \approx 30,000$，我们可以轻松进行 8 路张量并行，但 16 路张量并行会受到通信限制。8 路模型分片所需的 F 为 20k。

• 对于 Gemma 7B，$F \approx 50k$，所以 19 路张量并行时会变为通信受限。这意味着 16 路张量并行很可能仍能获得良好性能。

组合 FSDP 与张量并行

写法： $\text{In}[B_X, D_Y] \cdot_D W_\text{in}[D_X, F_Y] \cdot_F W_\text{out}[F_Y, D_X] \rightarrow \text{Out}[B_X, D_Y]$

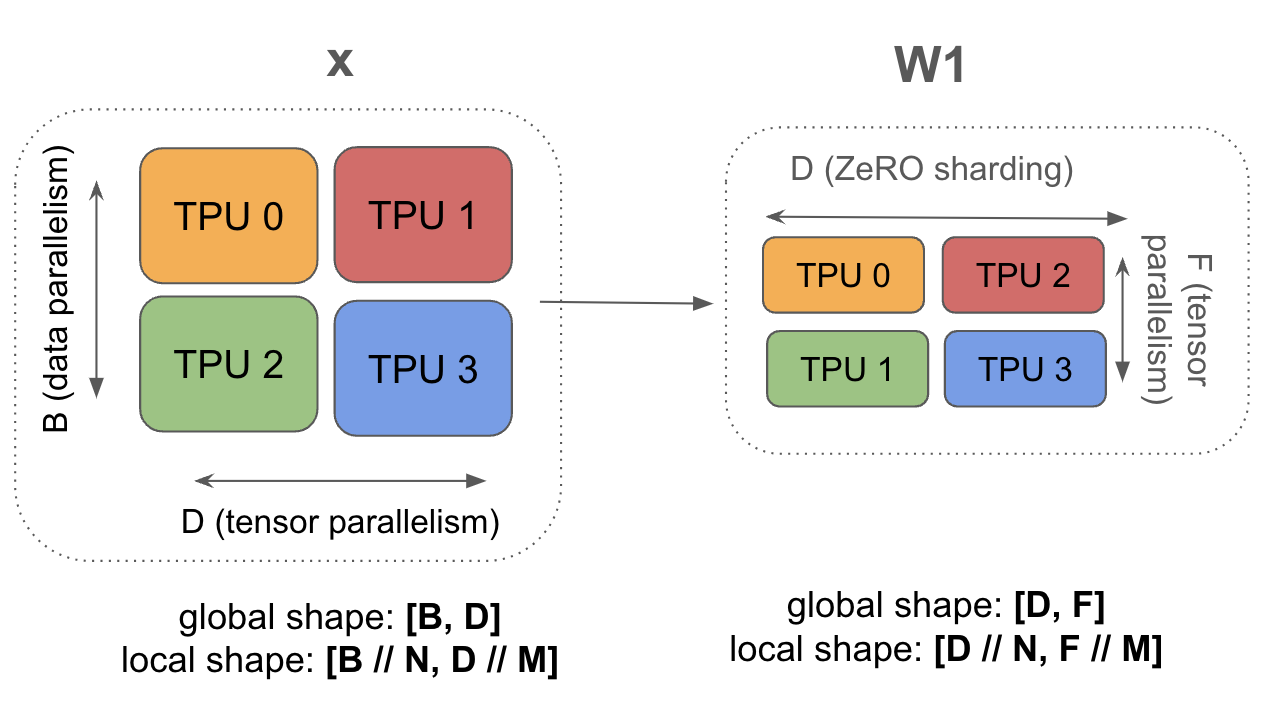

FSDP 和张量并行的妙处在于二者可以结合。通过同时沿两个轴对 W_in 和 W_out 分片，我们既节省内存，也节省计算。由于沿 X 对 B 分片，模型并行 AllGather 的大小会减小；由于沿 Y 对 F 分片，FSDP 的通信开销也会降低。这意味着，二者组合后可以达到比上面更低的有效批大小。

FSDP 和 TP 应该如何搭配？ 有一句简单却关键的格言：FSDP 移动权重，张量并行移动激活值。这意味着随着批大小缩小（尤其是随着数据并行程度提高），张量并行会变得更便宜，因为每个分片上的激活值更小。

• 张量并行执行 $\mathbf{AllGather}_Y([B_X, D_Y])$，其大小随 $X$ 增大而缩小。
• FSDP 执行 $\mathbf{AllGather}_X([D_X, F_Y])$，其大小随 $Y$ 增大而缩小。

因此，将二者结合起来，可以进一步降低每个副本的最小批大小。我们可以用与上文相同的方式，计算 FSDP 与 TP 的最佳配比：

令 $X$ 为分配给 FSDP 的芯片数量，$Y$ 为分配给张量并行的芯片数量。令 $N$ 为切片中的芯片总数，其中 $N=XY$。令 $M_X$ 和 $M_Y$ 分别为执行 FSDP 和 TP 所跨越的网格轴数量（二者之和应当约为 3）。由于前向传播的每 FLOP 通信量最多，我们将只对前向传播建模。把上述算法中的通信量相加，得到

同样，总 FLOPs 时间为

为了简化分析，我们作出两个假设：第一，允许 $X$ 和 $Y$ 取非整数值（只要它们为正且满足 $XY=N$）；第二，假设可以让 $X$ 轴和 $Y$ 轴上的通信彼此完全重叠。在第二个假设下，总通信时间为

在讨论什么条件下计算受限之前，我们先找出能让总通信量最小的最优 $X$ 和 $Y$。由于 FLOPs 与 $X$ 和 $Y$ 无关，最优设置就是能让通信量最小的设置。为此，我们把上面的 $T_\text{comms}$ 改写成 $X$ 和 $N$（它保持固定，因为它是系统中的芯片数量）的函数，而不是 $X$ 和 $Y$ 的函数：

由于 $T_\text{FSDP comms}$ 随 $X$ 单调递增，而 $T_\text{TP comms}$ 随 $X$ 单调递减，因此当 $T_\text{FSDP comms} = T_\text{TP comms}$ 时，二者的最大值必定达到最小。该等式成立于

这太有用了！它告诉我们，对于给定的 $B$、$F$ 和 $N$，多大程度的 FSDP 才是最优的。我们来感受一下规模。代入现实数值，即 $N = 64$（对应 4x4x4 芯片阵列）、$B=48,000$、$F=32768$，得到大约 $X\approx 13.9$。因此我们会选择 $X$ 为 16、$Y$ 为 4，与计算出的最优值很接近。

要点：一般而言，在训练期间，FSDP 的最优程度为 $X_{opt} = \sqrt{\frac{B}{F} \frac{M_X}{M_Y} N}$。

现在回到我们针对所有并行策略都会提出的问题：在什么条件下，我们会处于计算受限状态？ 由于可以重叠 FLOPs 和通信，因此当下式成立时，我们是计算受限的：

令 ICI 算术强度 $\alpha \equiv C / W_\text{ici}$，即可化简为：

由于我们已经算出 $X_{opt}$ 会使左侧最大值的两项相等，因此只需将它代入任意一项（注意 $Y_{opt} = N/X_{opt}$），即

进一步化简，得到

其中左侧与通信时间成正比，右侧与计算时间成正比。请注意，计算时间随批大小线性增长（无论采用哪种并行方式都是如此），而通信时间随批大小的平方根增长。因此，计算时间与通信时间之比同样随批大小的平方根增长：

为了确保该比值大于 1、使我们处于计算受限状态，需要满足

为了得到近似数值，再次代入 $F=32,768$、$\alpha=2550$ 和 $M_X M_Y=2$（对于三维网格必然如此），得到大约 $B/N > 99$。相比纯数据并行（或 FSDP），这大致带来 8 倍优势；对于后者，假设使用三维网格，我们算得 $B/N$ 必须大于约 $850$ 才能保持计算受限。

要点：将张量并行与 FSDP 结合，可以把 $B/N$ 降至 $2550^2 / 2F$。这样，每芯片的批大小低至 100 也能处理，相比只使用 FSDP 能达到的批大小约小 8 倍。

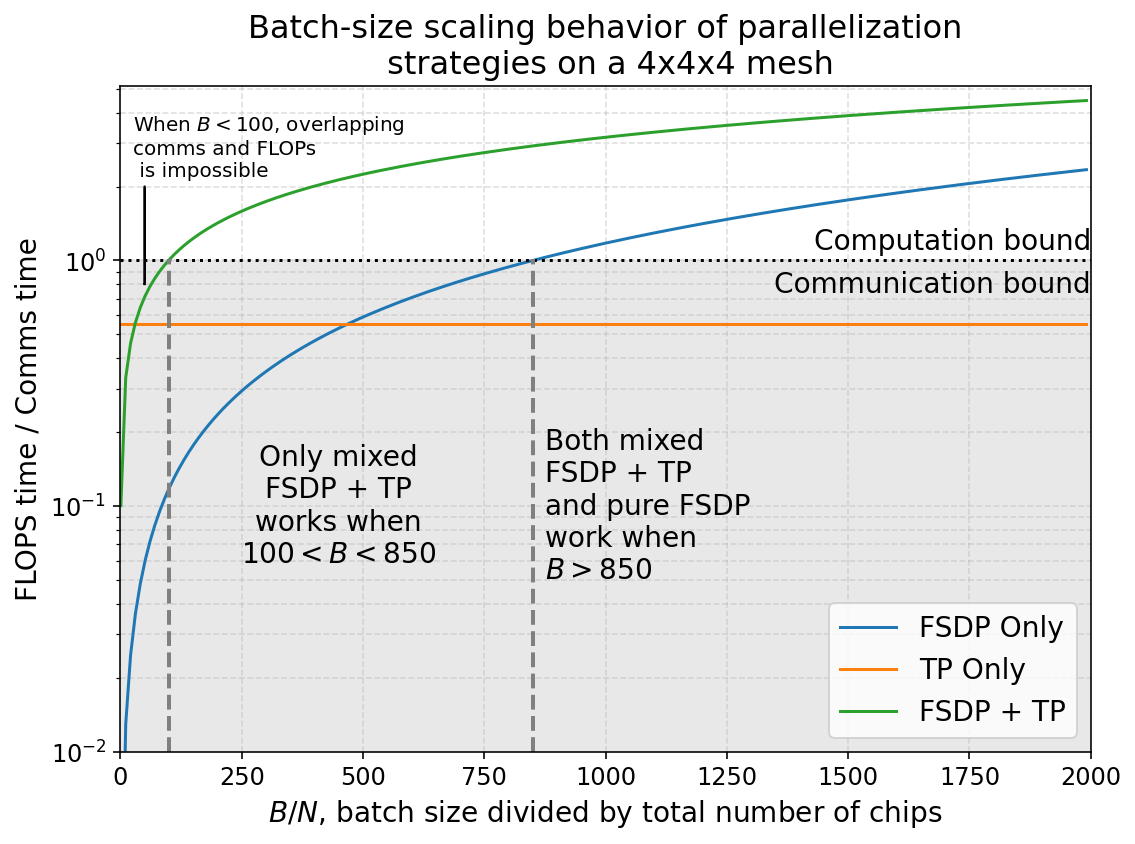

下图绘制了混合 FSDP + TP 的 FLOPs 与通信时间之比，并在一个代表性的 4x4x4 芯片阵列上，将其与纯张量并行（TP）和纯数据并行（FSDP）进行比较。对于很大的批大小，纯 FSDP 并行占优；但在批大小除以芯片数量约为 100 到 850 的范围内，只有混合 FSDP + TP 策略才能保持计算受限。

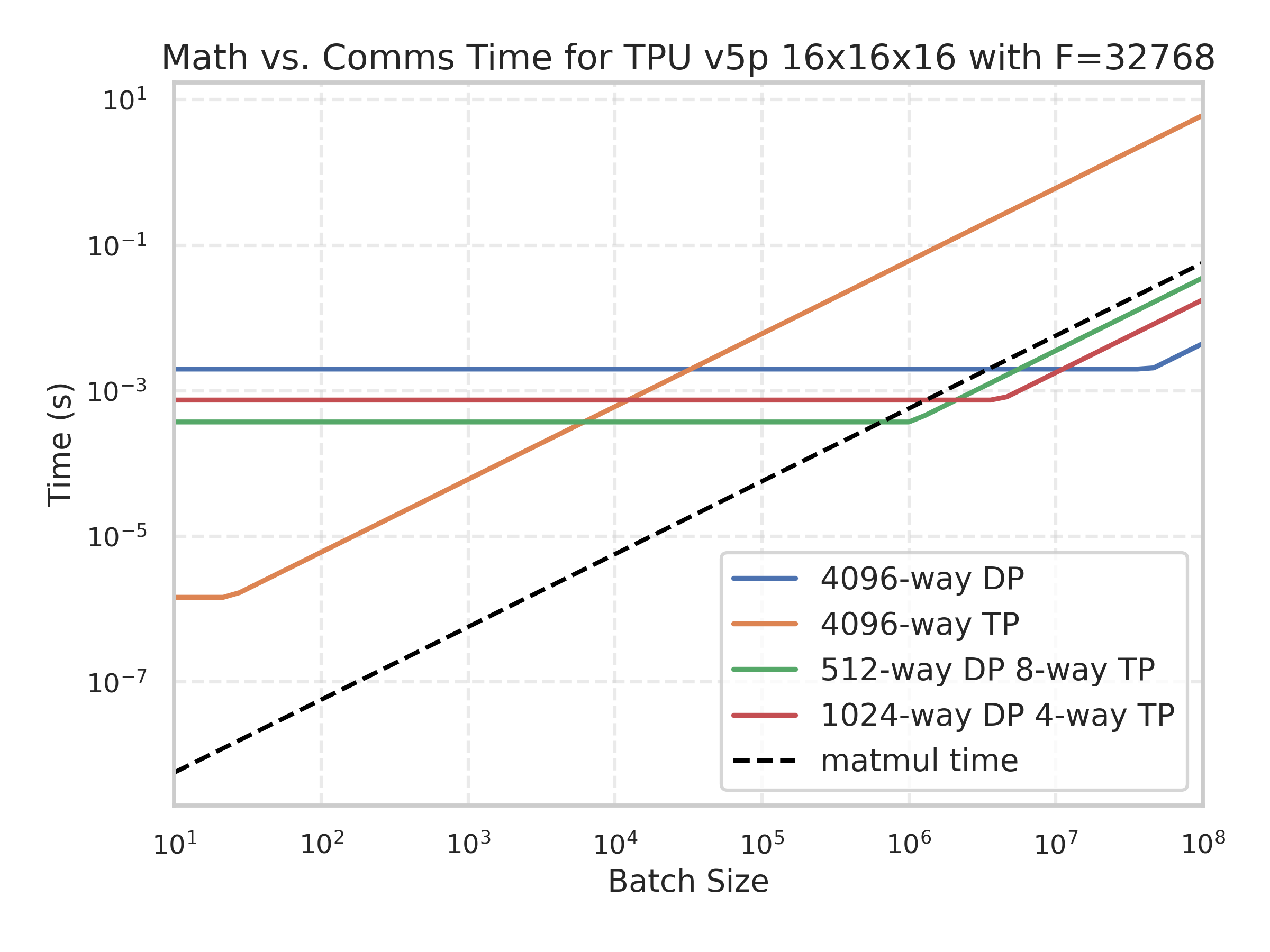

下面是 TPU v5p 16x16x16 的另一个示例，展示了不同分片方案下 FLOPs 和通信时间随批大小的变化。

黑色曲线表示花在模型 FLOPs 上的时间，因此，凡是黑线低于所有通信成本的批大小，都严格受通信限制。你会注意到，黑色曲线与绿色曲线约在 4e5 处相交，与预测一致。

下面这个交互式动画可供你试验，它展示了不同批大小对应的总计算时间和通信时间：

你会发现，它总体上与上述结果一致（最小值约在 FSDP=256、TP=16），由于每种方案所用轴数略有差别，可能会有少许波动。

流水线并行

你或许已经注意到，前几节完全没有讨论流水线并行。流水线并行是 GPU 并行中的主流策略，但在 TPU 上的重要性略低。简而言之，流水线训练把模型的层拆分到多台设备上，并在前向传播和反向传播期间，在各流水线阶段之间传递激活值。算法大致如下：

1. 在 TPU 0 上初始化数据，同时沿层维度对权重分片（若流水线并行与 FSDP、张量并行结合，则为 $W_\text{in}[L_Z, D_X, F_Y]$）。
2. 在 TPU 0 上执行第一层，然后把得到的激活值复制到 TPU 1；重复此过程，直到最后一个 TPU。
3. 计算损失函数及其导数 $\partial L / \partial x_L$。
4. 对最后一个流水线阶段计算导数 $\partial L / \partial W_L$ 和 $\partial L / \partial x_{L-1}$，然后将 $\partial L / \partial x_{L-1}$ 复制到前一个流水线阶段；重复此过程，直到回到 TPU 0。

batch_size = 32
d_model = 128
d_ff = 4 * d_model

num_layers = len(jax.devices())

key = jax.random.PRNGKey(0)

# Pretend each layer is just a single matmul.
x = jax.random.normal(key, (batch_size, d_model))
weights = jax.random.normal(key, (num_layers, d_model, d_model))

def layer_fn(x, weight):
  return x @ weight

# Assume we have num_layers == num_pipeline_stages
intermediates = [x]
for i in range(num_layers):
  x = layer_fn(x, weights[i])
  intermediates.append(x)

  if i != num_layers - 1:
    x = jax.device_put(x, jax.devices()[i+1])

def loss_fn(batch):
  return jnp.mean(batch ** 2)  # make up some fake loss function

loss, dx = jax.value_and_grad(loss_fn)(x)

for i in range(num_layers - 1, -1, -1):
  _, f_vjp = jax.vjp(layer_fn, intermediates[i], weights[i])
  dx, dw = f_vjp(dx)  # compute the jvp dx @ J(L)(x[i], W[i])
  weights[i] = weights[i] - 0.01 * dw  # update our weights

  if i != 0:
    dx = jax.device_put(dx, jax.devices()[i-1])

batch_size = 32
d_model = 128
d_ff = 4 * d_model

num_layers = len(jax.devices())

key = jax.random.PRNGKey(0)

# Pretend each layer is just a single matmul.
x = jax.random.normal(key, (batch_size, d_model))
weights = jax.random.normal(key, (num_layers, d_model, d_model))

def layer_fn(x, weight):
  return x @ weight

# Assume we have num_layers == num_pipeline_stages
intermediates = [x]
for i in range(num_layers):
  x = layer_fn(x, weights[i])
  intermediates.append(x)

  if i != num_layers - 1:
    x = jax.device_put(x, jax.devices()[i+1])

def loss_fn(batch):
  return jnp.mean(batch ** 2)  # make up some fake loss function

loss, dx = jax.value_and_grad(loss_fn)(x)

for i in range(num_layers - 1, -1, -1):
  _, f_vjp = jax.vjp(layer_fn, intermediates[i], weights[i])
  dx, dw = f_vjp(dx)  # compute the jvp dx @ J(L)(x[i], W[i])
  weights[i] = weights[i] - 0.01 * dw  # update our weights

  if i != 0:
    dx = jax.device_put(dx, jax.devices()[i-1])

为什么这是个好主意？ 流水线并行有许多优点：流水线阶段之间的通信成本很低，因此即使互连带宽不高，也能训练很大的模型。由于 GPU 不像 TPU 那样通过 ICI 密集连接，这一点在 GPU 上往往非常有用。

为什么这很困难／烦人？ 你或许已经在上面的伪代码中注意到，TPU 0 几乎一直处于空闲状态！它只在流水线的第一步和最后一步执行工作。这段空闲期称为流水线气泡，处理起来非常烦人。通常我们首先尝试用微批处理来缓解这一问题：让多个小批依次通过流水线，使 TPU 0 至少在总步时的更大一部分时间内保持忙碌。

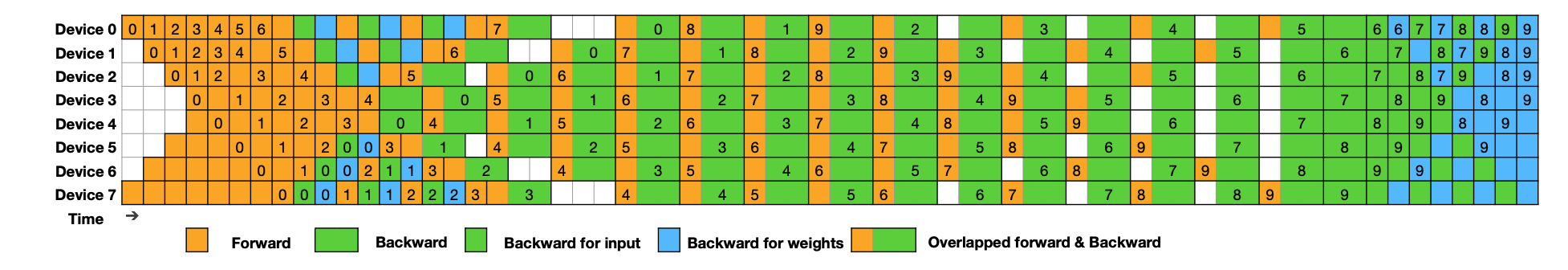

第二种方法，是仔细地重叠前向矩阵乘法 $W_i @ x_i$、反向 $dx$ 矩阵乘法 $W_i @ \partial L / \partial x_{i+1}$，以及 $dW$ 矩阵乘法 $\partial L / \partial x_{i+1} @ x_i$。由于每一项都需要一些 FLOPs，我们可以重叠它们，从而完全隐藏气泡。下面是近期 DeepSeek v3 论文[DeepSeek3]中的一幅图，展示了他们的“无气泡”流水线调度：

来源：DeepSeek-V3 Technical Report。

由于这对 TPU 没那么关键（TPU 拥有更大的互连 pod），我们不会在此深入探讨，但理解流水线并行的主要瓶颈是一个很好的练习。

跨 Pod 扩展

最大的 TPU 切片是包含 8960 块芯片（以及 2240 台主机）的 TPU v5p SuperPod。如果要扩展到比这更大的规模，就必须跨越数据中心网络（Data-Center Networking，DCN）边界。每台 TPU 主机都配有一块或多块 NIC（网络接口卡），通过以太网将这台主机连接到其他 TPU v5p pod。正如 TPU 一节中提到的，每台主机大约拥有 200Gbps（25GB/s）的全双工 DCN 带宽，折算下来每个 TPU 约有 6.25GB/s 的全双工（出口）带宽。

通常，扩展到单个 pod 之外时，我们会在 ICI 域内执行某种形式的模型并行或 FSDP，再跨多个 pod 执行纯数据并行。令 $N$ 为要扩展到的 TPU 数量，$M$ 为每个 ICI 互连切片中的 TPU 数量。为了在 DCN 上执行 AllReduce，可以在这组 pod 之间进行环形归约，于是（在反向传播中）得到：

通信带宽随 $M$ 增长，因为与 ICI 不同，随着 ICI 域扩大并获得更多 NIC，总带宽也会增加。化简可知，当下式成立时，$T_\text{math} > T_\text{comms}$：

对于 TPU v5p，$\frac{C}{W_\text{dcn}}$ 约为 4.59e14 / 6.25e9 = 73,440。这告诉我们，为了高效地跨 DCN 扩展，每个 ICI 域必须有一个最小批大小，才能将每个节点的数据发出。

这会造成多大问题？ 举个具体例子，假设要在 TPU v5p 上以 200 万个 token 的批大小训练 LLaMA-3 70B。LLaMA-3 70B 的 $F\approx 30,000$。根据前面几节，我们知道：

• 张量并行最多可以做到 $Y = M_Y \cdot F / 2550 \approx 11 \cdot M_Y$。
• 只要 $B / N > 2550 / M_X$，就可以使用 FSDP。这意味着，如果以 BS=2M 训练，并使用 3 个数据并行轴，那么最多只能使用约 $\approx 2400$ 块芯片，大约是一个 TPU v5p pod 的四分之一。
• 组合 FSDP + 张量并行时，如果 $B / N < 2550^2 / (2 \cdot 30000) = 108$，我们会变为通信受限，因此这种组合可以扩展到约 18k 块芯片！但 TPU v5p pod 最大只有 8k 块芯片，超过这个规模就必须使用 DCN。

简而言之，对于 BS=1M，我们有一个不错的训练方案：大致使用 X（FSDP）= 1024、Y（TP）= 8；但对于 BS=2M，则需要使用 DCN。如上所述，DCN 的算术强度为 $\text{73,440}$，所以只需确保每个 ICI 域的批大小大于这个值。这对我们轻而易举，因为使用 2 个 pod 时，每个 pod 的 BS 为 1M，每个 TPU 的批大小为 111，这非常不错（也许有点逼近极限，但理论上可行）。

要点：只要每个 pod 的批大小至少为 73k 个 token，使用纯数据并行跨多个 TPU pod 扩展就相当直接。

TPU 上 LLM 训练的要点

• 提高并行程度或减小批大小，都会减少每芯片执行的计算量，因此往往让我们更容易受通信限制。

• 在合理的上下文长度（约 32k）以内，我们可以把 Transformer 建模为一叠 MLP 块，并用每层两／三个主要矩阵乘法的分片方式来定义各种并行方案。

• 训练期间主要考虑 4 种并行方案，每种都有各自的带宽与计算要求（数据并行、FSDP、张量并行，以及混合 FSDP + 张量并行）。

下面是每种方法的“公式”：

• 每种策略都有一个受网络／通信限制的临界点，取决于其每设备计算量和通信量。下面列出每层的计算与通信，假设 $X$ 用于 FSDP，$Y$ 用于张量并行。

• 纯数据并行很少有用，因为模型及其优化器状态使用的字节数是参数量的 10 倍。这意味着内存中通常只能容纳几十亿个参数。

• 当 $\text{batch size per shard} < C / W$（即网络的算术强度）时，数据并行和 FSDP 会变为通信受限。ICI 的这个值为 2,550，DCN 约为 71,000。增加并行轴可提高这一数值。

• 当 $\lvert Y\rvert > F / 2550$ 时，张量并行会变为通信受限。对大多数模型而言，大约是 8 路到 16 路。这与批大小无关。

• 混合 FSDP + 张量并行可以把批大小降至 $2550^2 / 2F \approx 100$。这个值低得惊人。

• 跨 pod 的数据并行要求每个 pod 的最小批大小约为 71,000，低于这个值就会受到 DCN 限制。

• 总体而言，如果批大小很大或模型很小，事情就很简单。你可以使用数据并行，或使用 FSDP + 跨 DCN 数据并行。中间范围才是事情变得有趣的地方。

一些练习题

本节以 LLaMA-2 13B 作为基础模型。下面是模型详情：

LLaMA-2 使用彼此独立的嵌入矩阵与输出矩阵，并采用门控 MLP 块。

问题 1：LLaMA-2 13B 有多少个参数（我知道这个问题有点傻，但请实际算一遍）？请注意，正如 Transformer 数学中所述，LLaMA-3 有 3 个大型 FFW 矩阵：两个升维投影和一个降维投影。本节忽略了两个“门控”einsum 矩阵，但它们的行为与本节的 W_in 相同。

问题 2：假设使用 BS=16M 个 token 和 Adam 进行训练。暂时忽略并行，模型的参数、优化器状态和激活值总共会占用多少内存？假设参数存储为 bf16、优化器状态存储为 fp32，并且每层对激活值设置三次检查点（在三个大型矩阵乘法之后）。

问题 3：假设我们要在 TPUv5p 16x16x16 切片上，以 32k 序列长度和总计 300 万个 token 的批大小进行训练。与上面一样，假设使用 bfloat16 权重和 float32 优化器。

1. 能否使用纯数据并行？为什么？
2. 能否使用纯 FSDP？为什么？使用纯 FSDP 时，每台设备上会使用多少内存（假设只在 3 个大型 FFW 矩阵之后设置梯度检查点）？
3. 能否使用混合 FSDP + 张量并行？为什么？如果可以，$X$ 和 $Y$ 应分别取多少？每台设备上会存储多少内存？如果只使用 Roofline FLOPs 估算、忽略注意力，并假设 MFU 为 40%，每个训练步需要多长时间？

第 5 部分到此结束！第 6 部分会把这些内容应用到真实的 LLaMA 模型，请点击此处！

附录

附录 A：推导反向传播的通信

上面，我们把 Transformer 层的前向传播简化为 Out[B, D] = In[B, D] *_D W_in[D, F] *_F W_out[F, D]。如何推导反向传播所需的通信？

这可以相当自然地由上一节针对单次矩阵乘法 Y = X * A 给出的规则推出：

据此可得以下公式（用 Tmp[B, F] 表示 In[B, D] * W_in[D, F]）：

请注意，这些公式只是数学陈述，没有提及分片。反向传播的任务就是计算这四个量。因此，为了确定所需的通信，我们只需取出上述四个方程中所有要参与矩阵乘法的量（Tmp、dOut、W_out、W_in）的分片方式——它们由并行方案规定——再使用分片矩阵乘法规则，确定必须执行哪些通信。请注意，dOut 的分片方式与 Out 相同。
