如何对 TPU 程序进行性能剖析

鸟瞰 TPU 软件栈

Google 提供了大量用于 TPU 编程的 API，从高层 JAX 代码到低层 Pallas 或 HLO。大多数程序员只编写 JAX 代码；这让你可以编写抽象的 NumPy 风格线性代数程序，再自动将其编译为能在 TPU 上高效运行的形式。

下面是一个简单示例：用 JAX 程序把两个矩阵相乘。

import jax
import jax.numpy as jnp

def multiply(x, y):
  return jnp.einsum('bf,fd->db', x, y)

y = jax.jit(multiply)(jnp.ones((128, 256)), jnp.ones((256, 16), dtype=jnp.bfloat16))

import jax
import jax.numpy as jnp

def multiply(x, y):
  return jnp.einsum('bf,fd->db', x, y)

y = jax.jit(multiply)(jnp.ones((128, 256)), jnp.ones((256, 16), dtype=jnp.bfloat16))

调用 jax.jit 后，我们会让 JAX 跟踪这个函数，并生成一种名为 StableHLO 的较低层 IR；它是一种与平台无关的机器学习计算 IR，随后由 XLA 编译器进一步降低为 HLO。编译器会执行许多遍处理，以确定融合、布局及其他因素，最终得到可在 JAX 性能剖析中观察的 HLO。这种 HLO 以类似 LLVM 的图视图，表示 JAX 代码中所有核心线性代数运算（矩阵乘法、逐点运算、卷积等）。例如，下面是上述程序对应 HLO 的删节版本¹：

ENTRY %main.5 (Arg_0.1: f32[128,256], Arg_1.2: bf16[256,16]) -> f32[16,128] {
  %Arg_1.2 = bf16[256,16]{1,0} parameter(1), metadata={op_name="y"}
  %convert.3 = f32[256,16]{1,0} convert(bf16[256,16]{1,0} %Arg_1.2),
  %Arg_0.1 = f32[128,256]{1,0} parameter(0), metadata={op_name="x"}
  ROOT %dot.4 = f32[16,128]{1,0} dot(f32[256,16]{1,0} %convert.3, f32[128,256]{1,0} %Arg_0.1), lhs_contracting_dims={0}, rhs_contracting_dims={1},
}

ENTRY %main.5 (Arg_0.1: f32[128,256], Arg_1.2: bf16[256,16]) -> f32[16,128] {
  %Arg_1.2 = bf16[256,16]{1,0} parameter(1), metadata={op_name="y"}
  %convert.3 = f32[256,16]{1,0} convert(bf16[256,16]{1,0} %Arg_1.2),
  %Arg_0.1 = f32[128,256]{1,0} parameter(0), metadata={op_name="x"}
  ROOT %dot.4 = f32[16,128]{1,0} dot(f32[256,16]{1,0} %convert.3, f32[128,256]{1,0} %Arg_0.1), lhs_contracting_dims={0}, rhs_contracting_dims={1},
}

稍后马上会解释 HLO 的语法；现在只需注意，它其实与上面的 JAX 代码非常吻合。例如，

ROOT %dot.4 = f32[16,128]{1,0} dot(f32[256,16]{1,0} %convert.3, f32[128,256]{1,0} %Arg_0.1), lhs_contracting_dims={0}, rhs_contracting_dims={1}

ROOT %dot.4 = f32[16,128]{1,0} dot(f32[256,16]{1,0} %convert.3, f32[128,256]{1,0} %Arg_0.1), lhs_contracting_dims={0}, rhs_contracting_dims={1}

就是上面真正的矩阵乘法：分别沿第 0 维和第 1 维，把两个 f32 矩阵相乘。

为了把这段 HLO 转换为能在 TPU 上执行的代码，XLA 编译器首先会将其降低为 LLO（低层优化器）IR。LLO 直接对 TPU 编程：调度不同内存之间的复制、把数组送入脉动阵列，等等。LLO 代码包含这样的原语：将缓冲区送入脉动阵列、取回结果，以及调度在 TPU 不同内存组成部分之间通信的 DMA。降低为 LLO 后，它会进一步编译为机器码，载入 TPU IMEM 并执行。

当程序运行得比预期慢时，我们主要在 JAX 层面改进性能。不过，这往往要求我们理解 HLO 的一些语义，以及代码实际上如何在 TPU 上运行。如果较低层出现问题，我们就会再拉开一道“逃生舱门”，用 Pallas 编写自定义内核。要查看程序的 HLO 及其运行时统计信息，我们会使用 JAX profiler。

JAX Profiler：多用途 TPU 性能剖析器

JAX 提供了一个多用途 TPU 性能剖析器，其中包含大量实用工具，可帮助理解程序运行时 TPU 上究竟发生了什么。可以使用 jax.profiler 模块跟踪正在运行的程序，记录每个子组件的持续时间、每个程序的 HLO、内存用量等所有信息。例如，下面的代码会把跟踪结果写入 /tmp/tensorboard 中的文件，再用 TensorBoard 查看（这里有一份分步指南）。

import jax
with jax.profiler.trace("/tmp/tensorboard"):
  key = jax.random.key(0)
  x = jax.random.normal(key, (1024, 1024))
  y = x @ x
  y.block_until_ready()

# Now you can load TensorBoard in a Google Colab with
#
# !pip install -U xprof
# !pip install -U protobuf
# %load_ext tensorboard
# %tensorboard --logdir=/tmp/tensorboard
#
# or externally with
#
# > tensorboard --logdir=/tmp/tensorboard
#

import jax
with jax.profiler.trace("/tmp/tensorboard"):
  key = jax.random.key(0)
  x = jax.random.normal(key, (1024, 1024))
  y = x @ x
  y.block_until_ready()

# Now you can load TensorBoard in a Google Colab with
#
# !pip install -U xprof
# !pip install -U protobuf
# %load_ext tensorboard
# %tensorboard --logdir=/tmp/tensorboard
#
# or externally with
#
# > tensorboard --logdir=/tmp/tensorboard
#

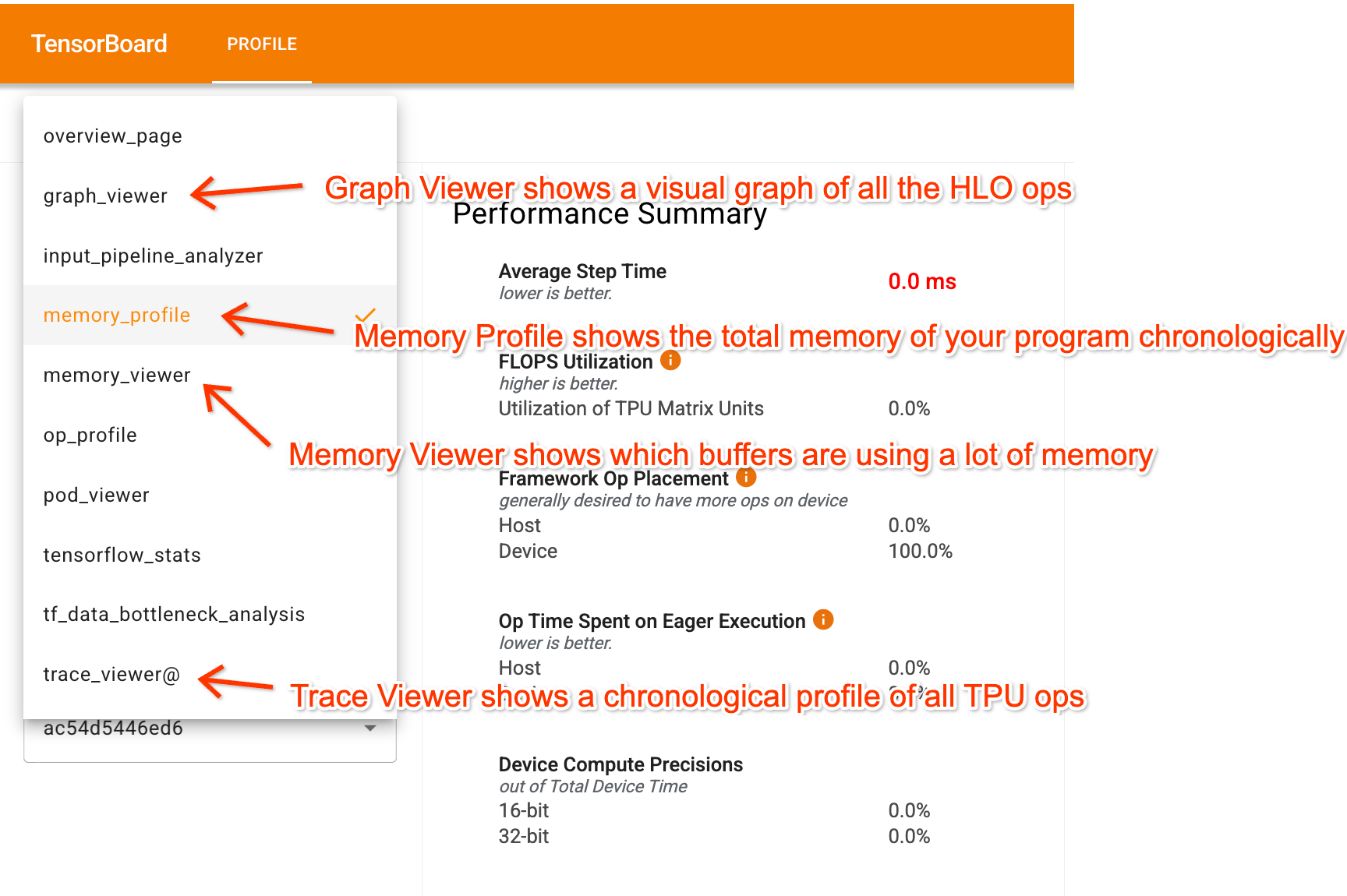

下面概览性能剖析器能够完成的工作：

进入 TensorBoard 后，性能剖析器中有几个关键标签页，可以帮助理解程序：

1. Trace Viewer 会显示 TPU 上实际发生事件的详细时间线。
2. Graph Viewer 会显示 HLO 图，让你看到程序各部分如何相互馈入，以及各部分如何分片。
3. Memory Profile 和 Memory Viewer： 二者会显示程序使用了多少内存。

虽然分享完整的性能剖析结果有些困难，但这里有一个 Perfetto 链接，至少包含一个简单 Transformer 的 Trace Viewer 组件。这个 Colab则可以生成完整的 JAX/TensorBoard 跟踪结果，供你动手探索。

Trace Viewer

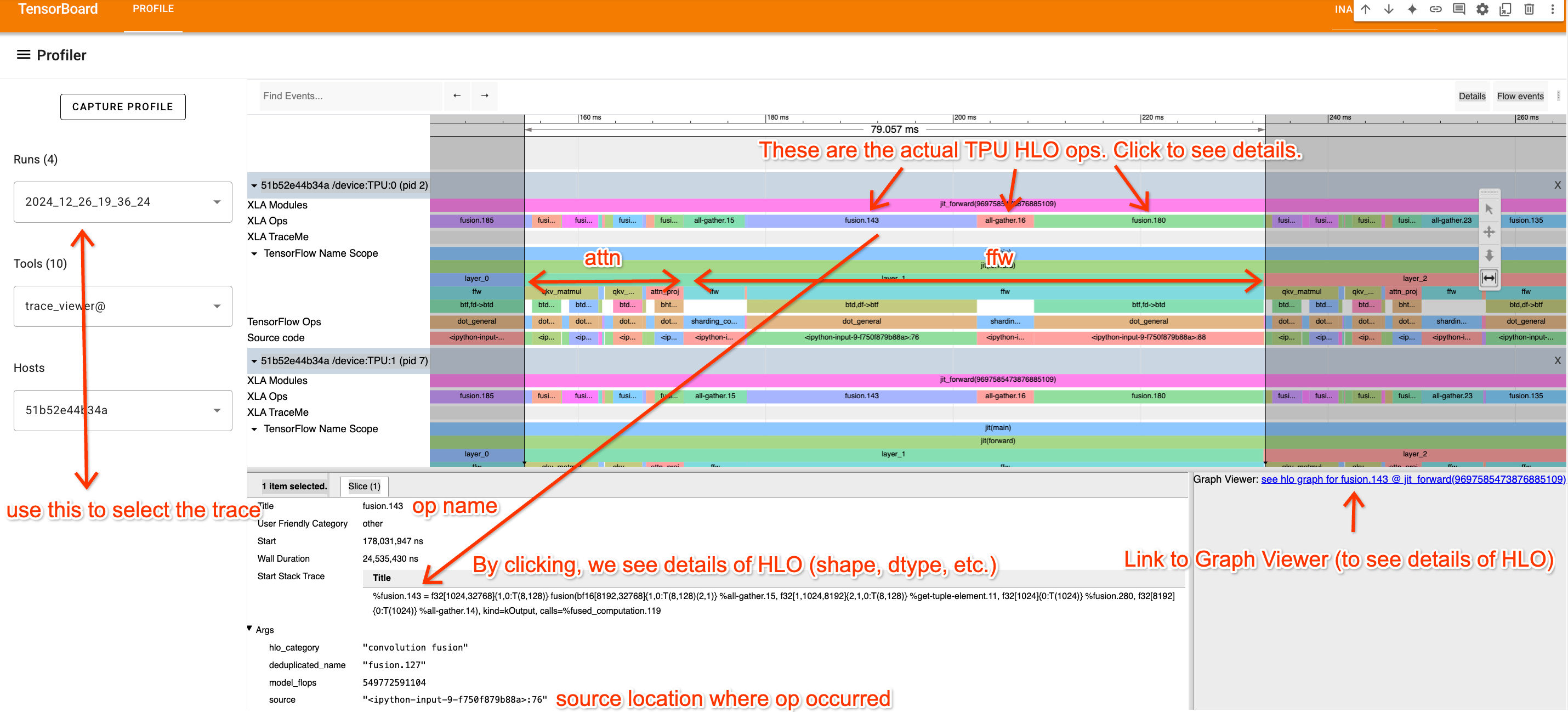

Trace Viewer 可能是性能剖析器中最有用的部分。 下面的示例展示了一个简单 Transformer，并对其各部分做了标注。这些名称来自代码中提供的标签。

Trace Viewer 会显示每个 TPU 核心上所有操作的时间顺序。这里我们只查看 TPU:0，因为通常所有 TPU 都执行相同的指令。几个关键注意事项如下：

1. 最上面一行（XLA Ops）显示真正的 TPU 操作（这些名称是 HLO 名称）。其他所有内容都是根据 jax.named_scope、jax.named_call 和 Python 堆栈跟踪得到的近似跟踪结果。
2. 留意重复出现的块，就可以在这里分离出单独一层。还可以通过查看代码/理解 Transformer 的工作方式，看出哪些部分是注意力，哪些部分是 MLP。
3. 点击某个 XLA op，就可以查看它来自代码中的什么位置（有助于理解跟踪结果），并看到指向 Graph Viewer 的链接。

提示： 可以像操控“电子游戏”一样浏览 Trace Viewer：按 A/D 向左或向右平移，按 W/S 放大或缩小。这些控制方式让浏览轻松许多。

如何阅读 XLA op

HLO 其实并不难读，而且非常有助于理解上面跟踪结果中的某个部分对应什么。下面是一个名为 fusion.3 的 op 示例。

%fusion.3 = bf16[32,32,4096]{2,1,0:T(8,128)(2,1)S(1)} fusion(bf16[32,32,8192]{2,1,0:T(8,128)(2,1)S(1)} %fusion.32), kind=kCustom, calls=%all-reduce-scatter.3

%fusion.3 = bf16[32,32,4096]{2,1,0:T(8,128)(2,1)S(1)} fusion(bf16[32,32,8192]{2,1,0:T(8,128)(2,1)S(1)} %fusion.32), kind=kCustom, calls=%all-reduce-scatter.3

把它拆成几个组成部分。

• Op 名称：fusion.3
  • dot 或 fusion op 是一组操作，其中最多包含 1 次矩阵乘法，也可能包含一系列相关的逐点 VPU op。
• 形状：bf16[32,32,4096]
  • 这是 op 的输出形状。可以看到 dtype 是 bf16（每个元素 2 字节），而 [32,32,4096] 是其形状。
• 布局： {2,1,0:T(8,128)(2,1)}
  • {2,1,0:T(8,128)(2,1)} 告诉我们各轴在内存中的顺序（列优先、行优先等）以及数组的填充。下文会进一步说明。
• 内存位置： S(1)
  • S(1) 表示这个数组位于 VMEM。S(0)（有时省略）表示 HBM。S(2) 和 S(3) 是其他内存空间。
• 参数：bf16[32,32,8192]{2,1,0:T(8,128)(2,1)S(1)} %fusion.32
  • 这个 op 有一个输入，即名为 fusion.32、具有特定形状的 bf16 数组。由此可以知道哪个函数向它馈入数据。

再深入理解一下这套记法。以下面这个简单示例为例：

f32[3,5]{1,0:T(2,2)}

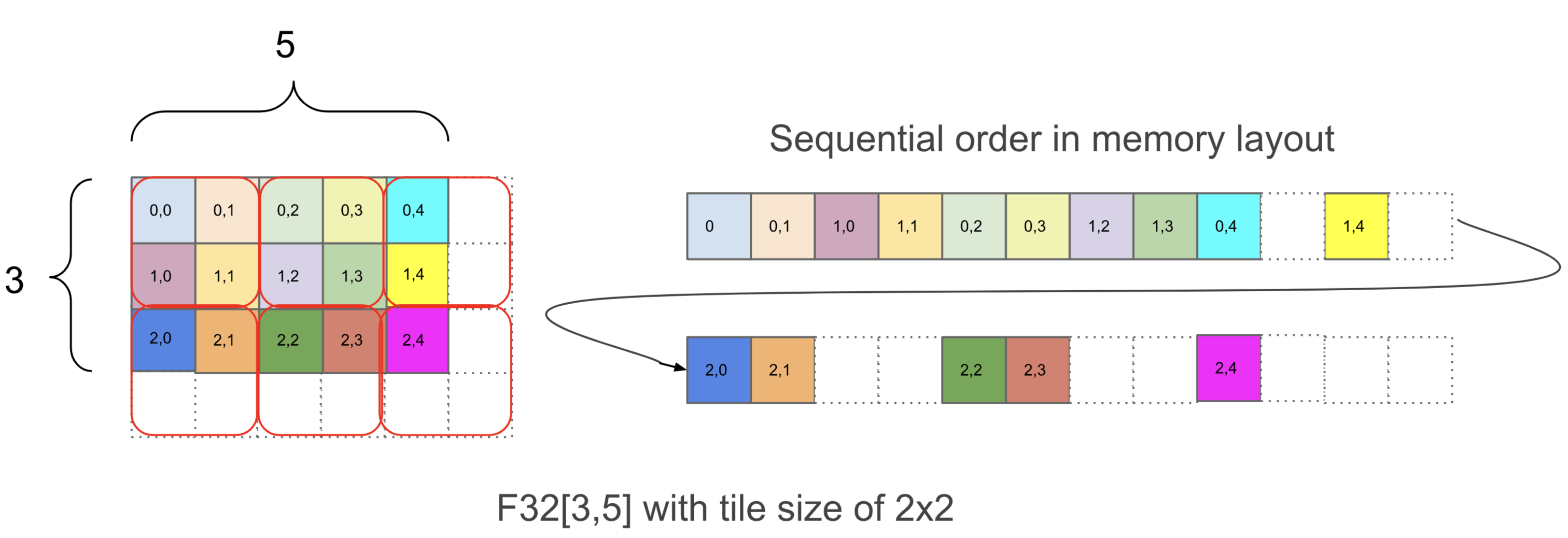

同样，它告诉我们这个 Op 返回一个形状为 [3, 5]、具有特定分块 {1,0:T(2,2)} 的 float32 数组。虽然分块并没有那么重要，但简要来说，它描述了一个 N 维数组如何依次排列在内存中。下图展示了该数组的布局方式：

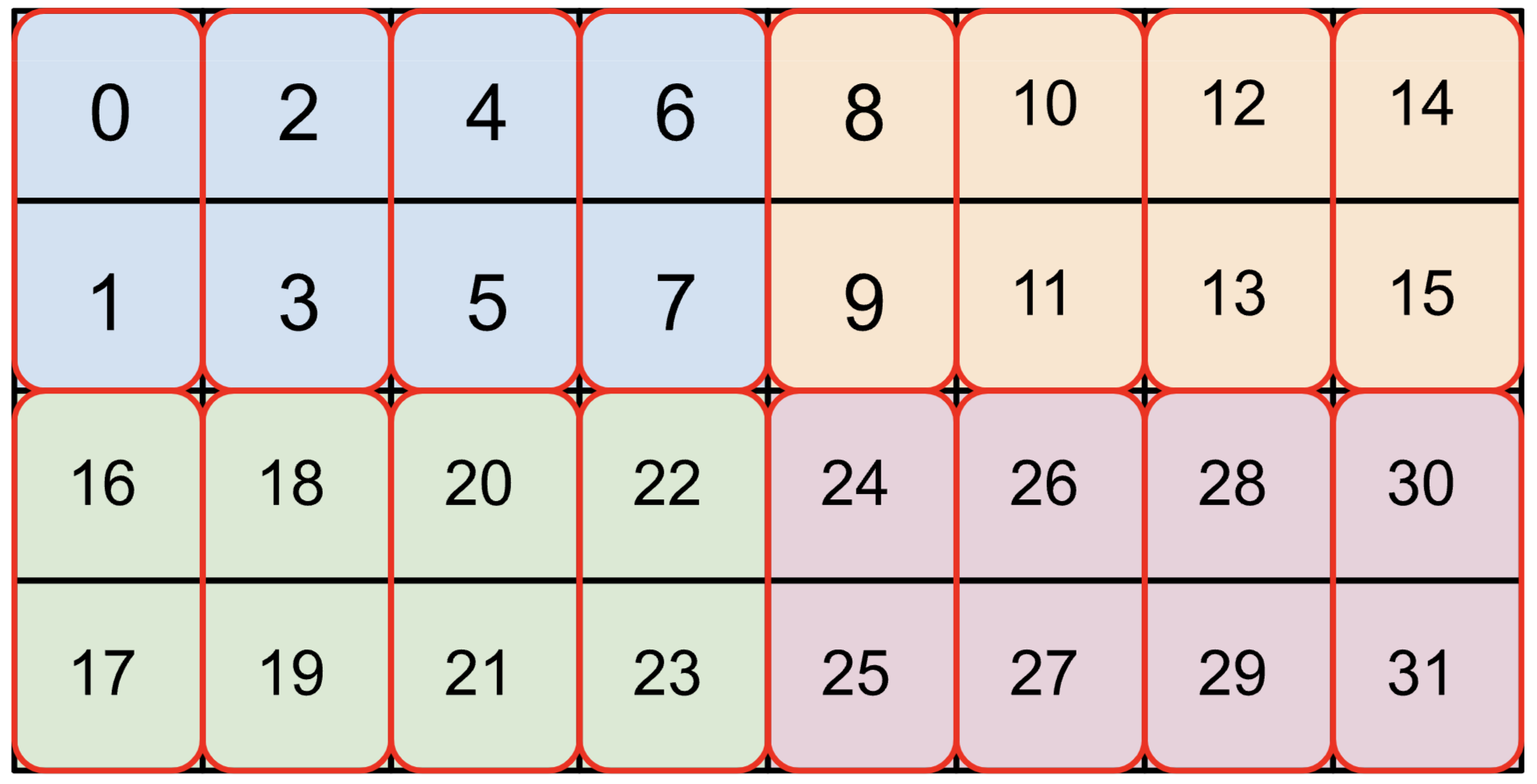

在 {1,0:T(2,2)} 中，1,0 部分表示数组各维在物理内存中的次序，从最次维到最主维。可以从右向左阅读这一部分，再从 f32[3,5] 中找出对应维度，以确定数组的物理布局。在本例中，物理布局为 [3,5]，与逻辑形状相同。 接着，T(2,2) 表示数组会分成 (2, 2) 的块；每个块内部先排列行（行优先），再排列列，也就是 (0, 0) 之后依次为 (0, 1)、(1, 0) 和 (1, 1)。由于采用 T(2, 2) 分块，数组会填充到 [4, 6]，使内存用量增加约 1.6 倍。对于上面给出的大型 bf16 数组 bf16[32,32,8192]{2,1,0:T(8,128)(2,1)S(1)}，采用的是 T(8,128)(2,1)；这表示数组有两级分块：外层是 (8, 128) 分块，该单元内部还有 (2, 1) 分块（用于 bf16，使加载大小始终为 4 字节的倍数）。例如，下面是 bf16[4,8]{1,0:T(2,4)(2,1)}（颜色表示 (2,4) 分块，红框表示 (2,1) 分块）：

分块会影响张量分块载入 VMEM 的效率。XLA 有时会在程序内部引入副本，对张量“重新分块”或“重新布局”，有时会产生不可忽视的开销。²

Graph Viewer

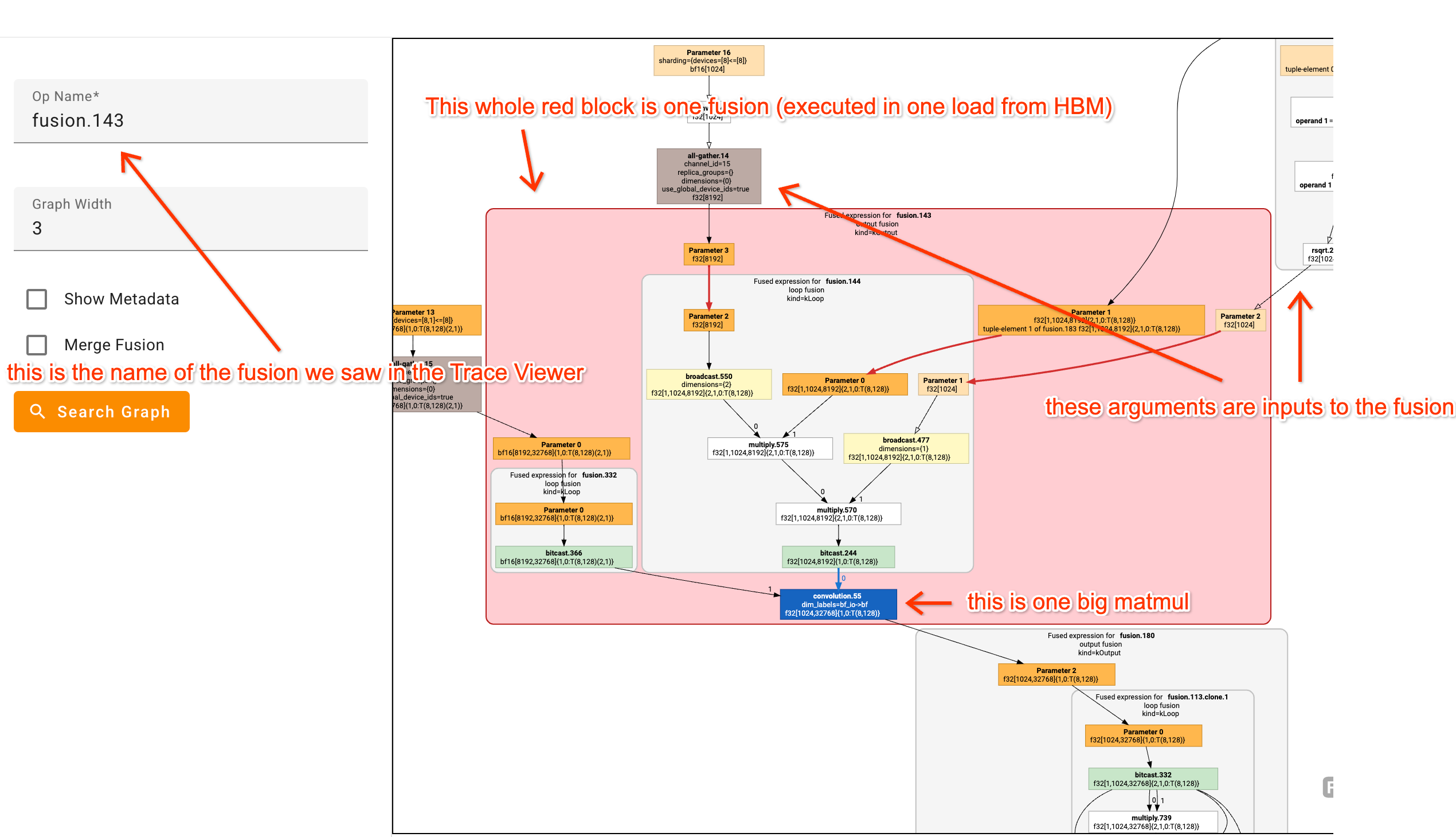

虽然上面有些融合可能显得复杂，但 XLA Graph Viewer 能让它们更易于解析。例如，下面是一个相当复杂的融合视图：

仔细观察许多 HLO 图，并尝试把 HLO op 映射到正在剖析的代码，非常有帮助。将鼠标悬停在某个方框上时，通常会看到定义该函数的代码行。

查看一个接近真实的性能剖析示例

这个 Colab包含一个虚构 Transformer 的性能剖析示例。如果时间紧张，这里有一个 Perfetto 链接，至少可以查看 Trace Viewer。我比平时花了更多功夫用 jax.named_scope 调用标注跟踪结果，便于你识别正在发生什么。

请查看性能剖析结果，并尝试真正理解每一部分在做什么。先从 FFW 块开始，稍作拆解：

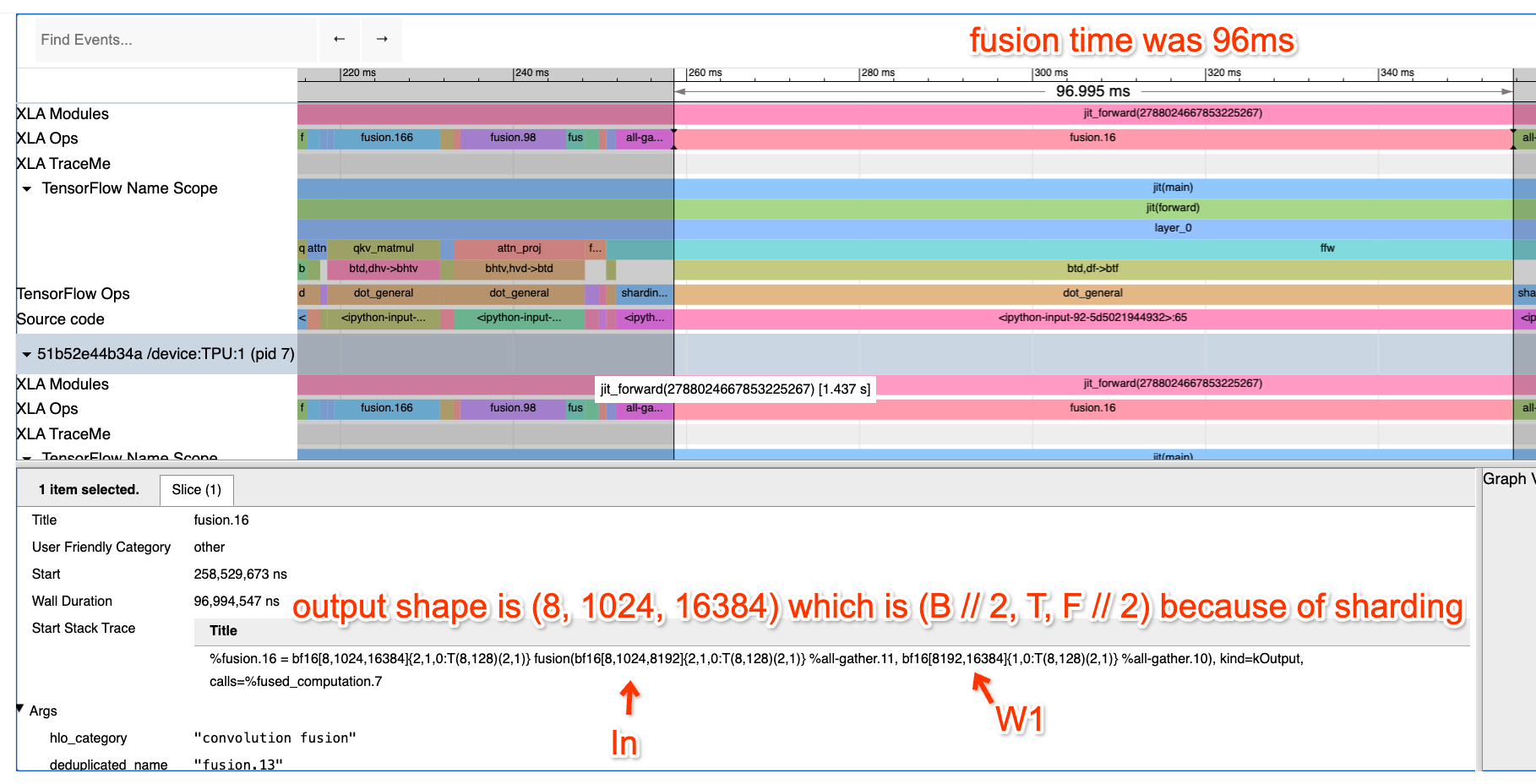

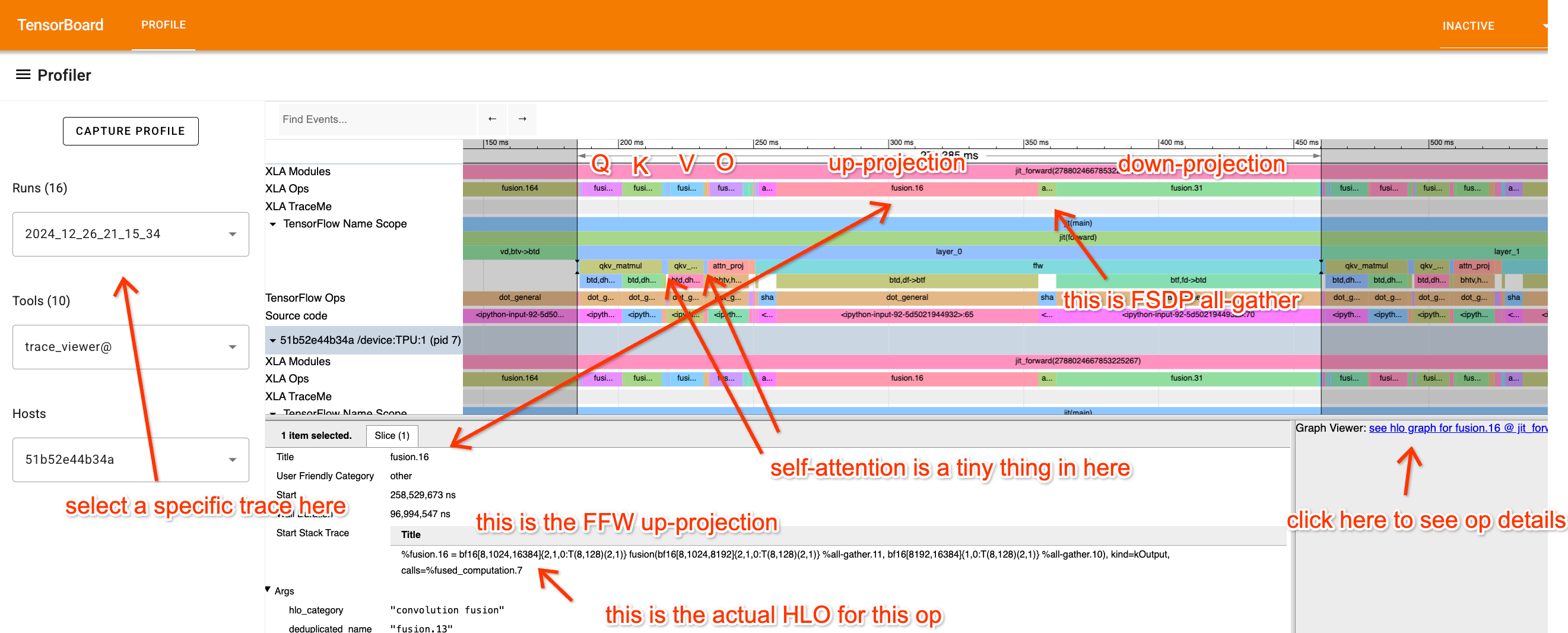

这里已经放大到 FFW 块。可以看到，上投影 Op 是一个 fusion（矩阵乘法），输入为 bf16[8, 1024, 8192] 和 bf16[8192, 16384]，输出为 bf16[8, 1024, 16384]。我知道（因为这段代码是我写的），这是一次四路 DP、两路 MP 分片矩阵乘法的局部视图，因此实际执行的是

X： bf16[32, 1024, 8192] * W_in：bf16[8192, 32768] -> Tmp：bf16[32, 1024, 32768]

预计需要多长时间？ 首先，每个数据并行分片的批大小为 8 * 1024 = 8192，因此显然会达到计算受限。这里使用 8 个 TPU v2 核心，所以预计耗时约为 2 * 32 * 1024 * 8192 * 32768 / (23e12 * 8) = 95.6ms，这几乎恰好就是实际耗时（96ms）。太棒了！这意味着 FLOPs 利用率极高！

请注意，Google Colab 已不再提供 TPU v2-8 切片。要获得真实的 8 核切片并跟随示例操作，可以使用仍然免费提供它们的 Kaggle，或者在 GCP 上预配一个 8 核切片。³

通信呢？ 你会注意到第二次矩阵乘法末尾隐藏着一个小 fusion。点击它，会看到

%fusion.1 = bf16[8,1024,4096]{2,1,0:T(8,128)(2,1)} fusion(bf16[8,1024,8192]{2,1,0:T(8,128)(2,1)} %fusion.31), kind=kCustom, calls=%all-reduce-scatter.1

%fusion.1 = bf16[8,1024,4096]{2,1,0:T(8,128)(2,1)} fusion(bf16[8,1024,8192]{2,1,0:T(8,128)(2,1)} %fusion.31), kind=kCustom, calls=%all-reduce-scatter.1

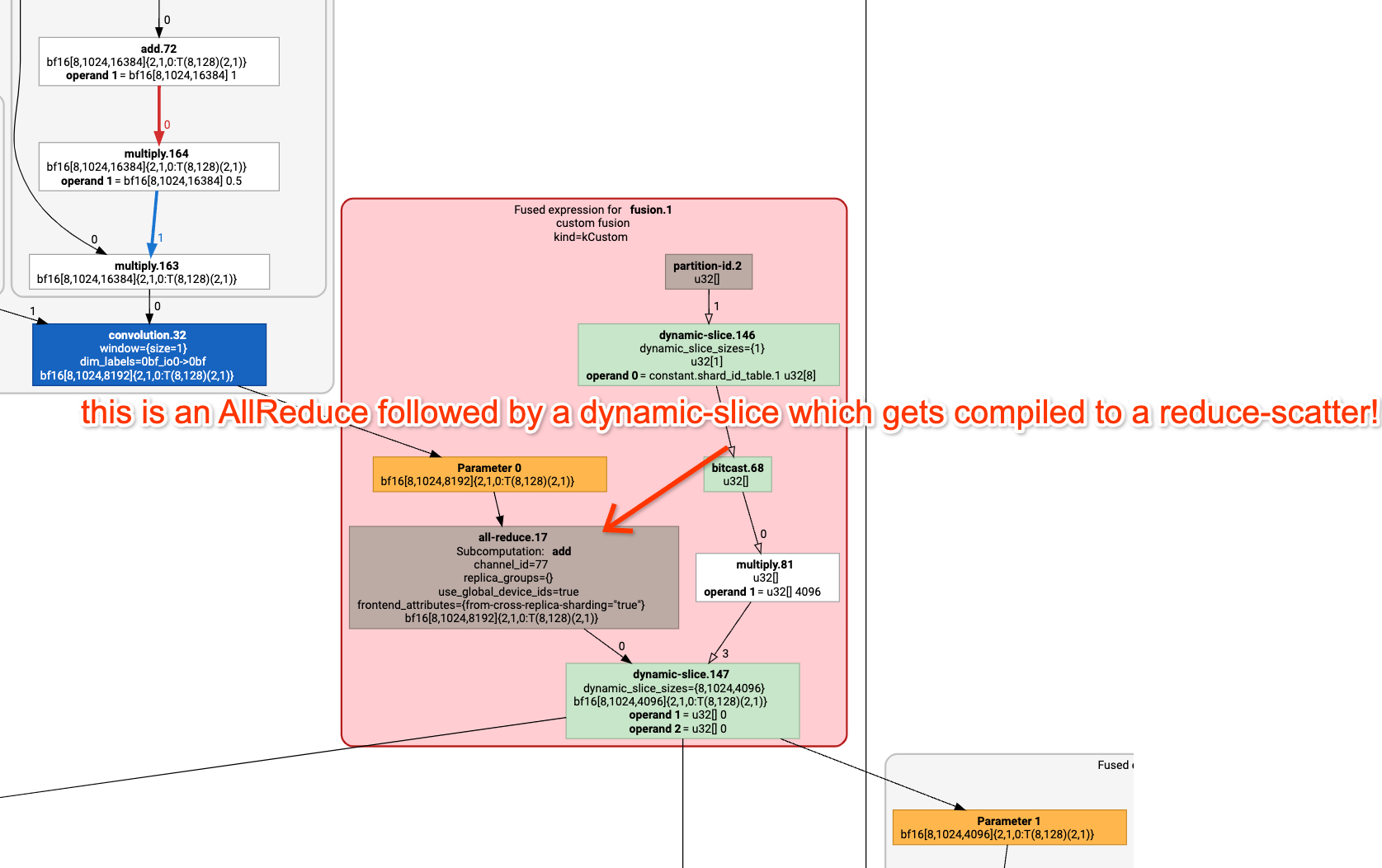

它基本就是一个小型 ReduceScatter（下面是 Graph Viewer）：

预计这需要多长时间？这里是在 TPU v2 4x2 上执行 ReduceScatter，使用 1.2e11 的双向带宽，应该只需要一跳。数组大小为 2*32*1024*8192，且批维度分为 4 路，因此每个分片为 2*8*1024*8192=128MB。所以预计耗时约为 1.1ms。实际需要多长时间？ 性能剖析报告为 1.13ms。因此，我们非常接近 Roofline！

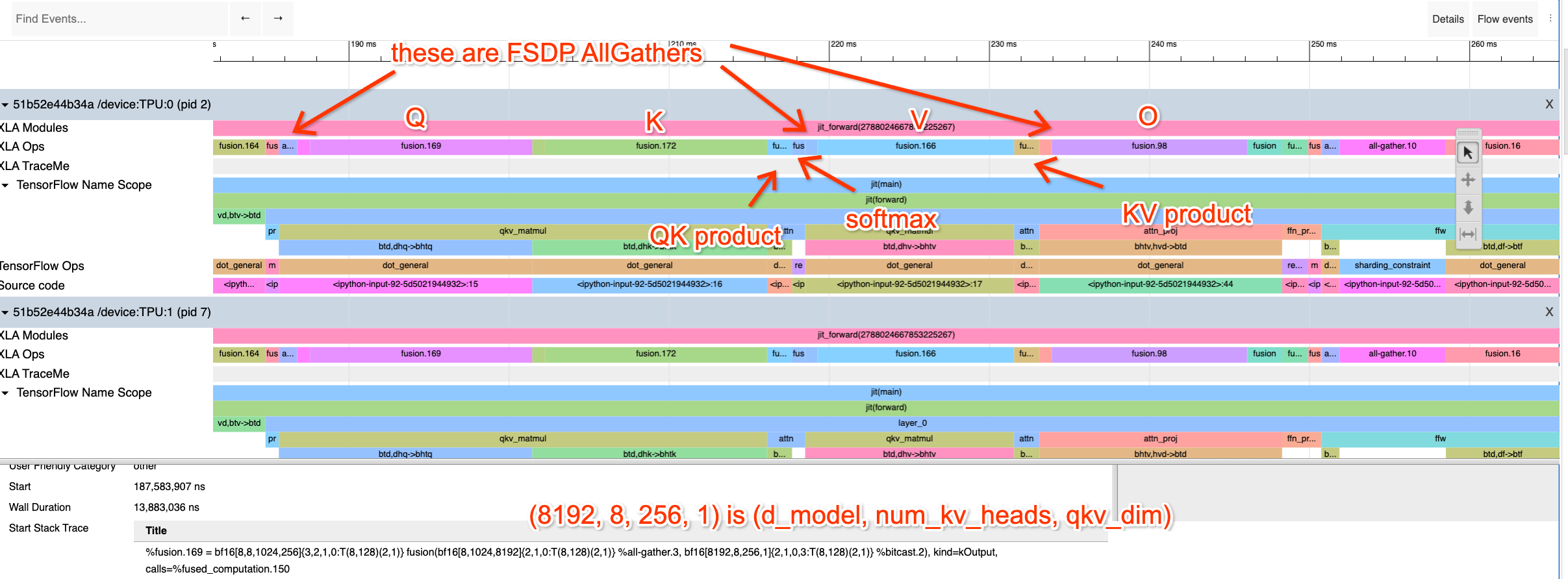

也看看注意力！ 下面是注意力组件的性能剖析：

我点击了 Q 投影 op，它使用形状为 [d_model = 8192, n_heads = 32, d_qkv = 256] 的矩阵 $W_Q$。我们正沿头维度进行 Megatron 分片。请尝试完成同样的练习，计算这些操作预计需要多长时间。

Memory Profile

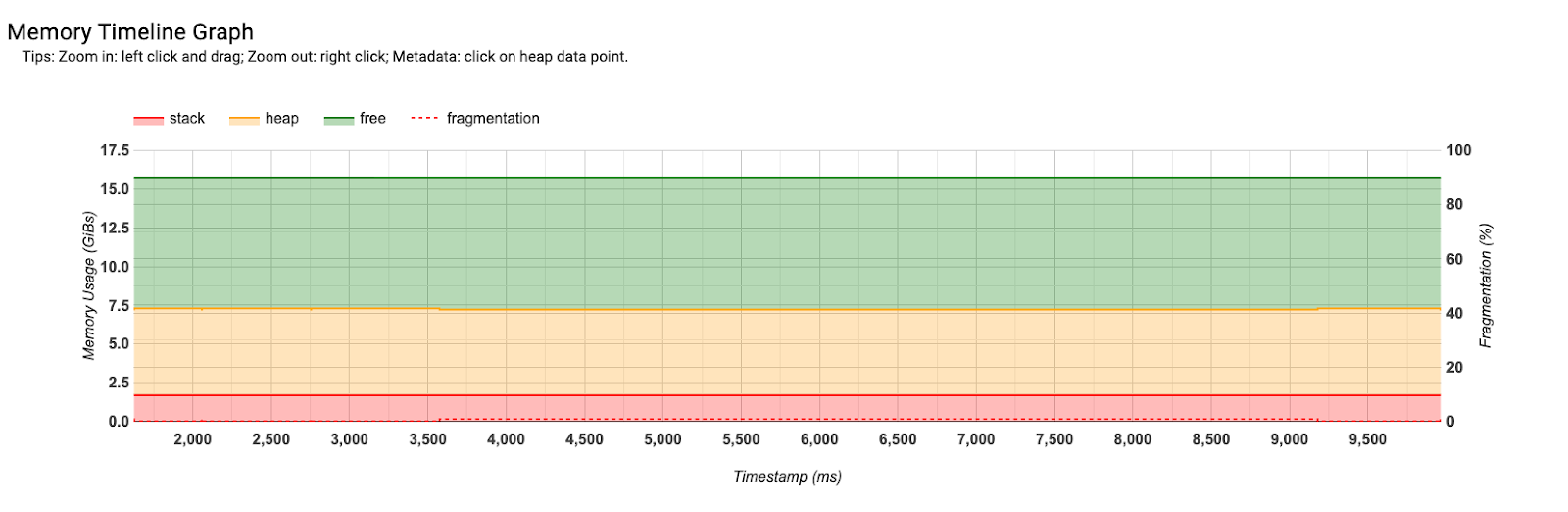

Memory Profile 可以轻松地查看程序内存如何随时间变化，这有助于调试 OOM。这里可以看到，分配给模型参数的内存约为 7.5GB，另有约 8.5GB 空闲。因此，内存中还能容纳更多内容。

练习题

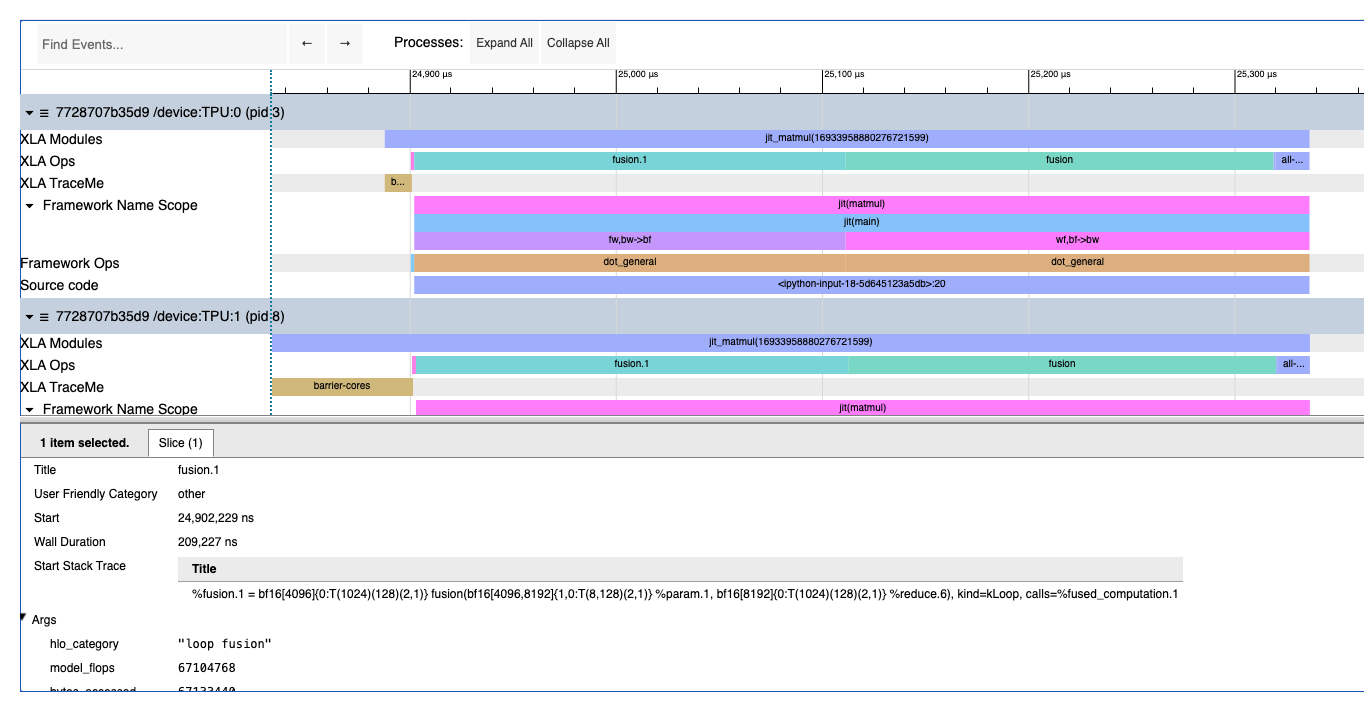

问题 1：请查看这个 Colab/性能剖析结果，找出哪些地方看起来可疑，以及这里究竟发生了什么。你能准确说出正在进行哪些计算、每个操作在做什么吗？其中每个矩阵的真实形状是什么，又如何分片？请先尝试只看性能剖析结果，不要阅读代码。

def matmul(w1, w2, x):
  return jnp.einsum('wf,bf->bw', w2, jnp.einsum('fw,bw->bf', w1, x))

def matmul(w1, w2, x):
  return jnp.einsum('wf,bf->bw', w2, jnp.einsum('fw,bw->bf', w1, x))

问题 2： 前面使用的 Transformer Colab实现了一个简单的模拟 Transformer。由于 Colab 已不再提供 TPU v2-8 切片，如果想跟随示例操作，需要在 Kaggle 或 GCP 的 8 核切片上运行。按照 Colab 中的说明，对使用 GSPMD 分区的朴素 Transformer 进行基准测试。各部分分别需要多长时间？理论上应该需要多长时间？采用了什么分片？请尝试修正分片！提示：使用 jax.lax.with_sharding_constraint 约束其行为。完成这项修正后，能够达到的最佳 MFU 是多少？

作为参考，初始版本约为 184ms / 层，优化后的性能剖析约为 67ms / 层。完成后，请尝试仔细观察性能剖析结果，看看能否只根据它回答以下问题：

• 这里使用了什么分片策略？
• 批大小、$d_\text{model}$、$d_\text{ff}$ 分别是多少？
• 注意力与 MLP 块分别占用多少比例的时间？
• 在 Roofline 上，各 op 理应分别占用多少比例的时间？

注意： 自这道题写成以来，XLA 编译器已经有所改进。初始版本现在约为 90ms / 层，而优化后的性能剖析只快约 10ms / 层（80ms / 层）。尽管如此，仍然值得动手尝试，看看能否做得更好。

第 9 部分到此结束。第 10 部分将深入探讨 JAX 并行，请点击这里。
